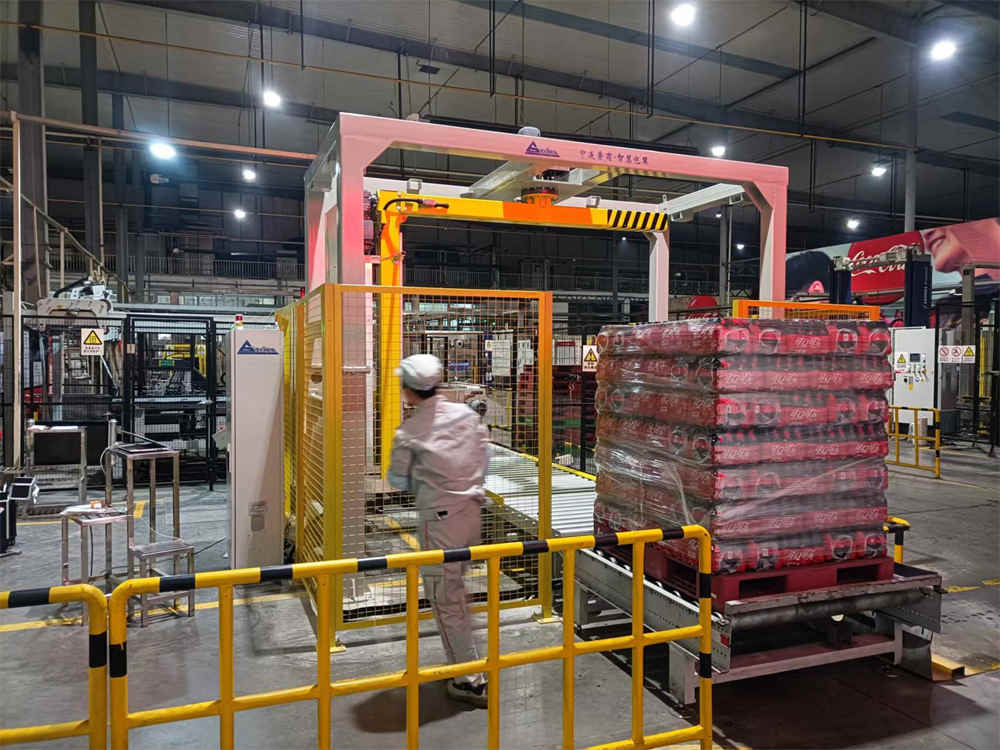

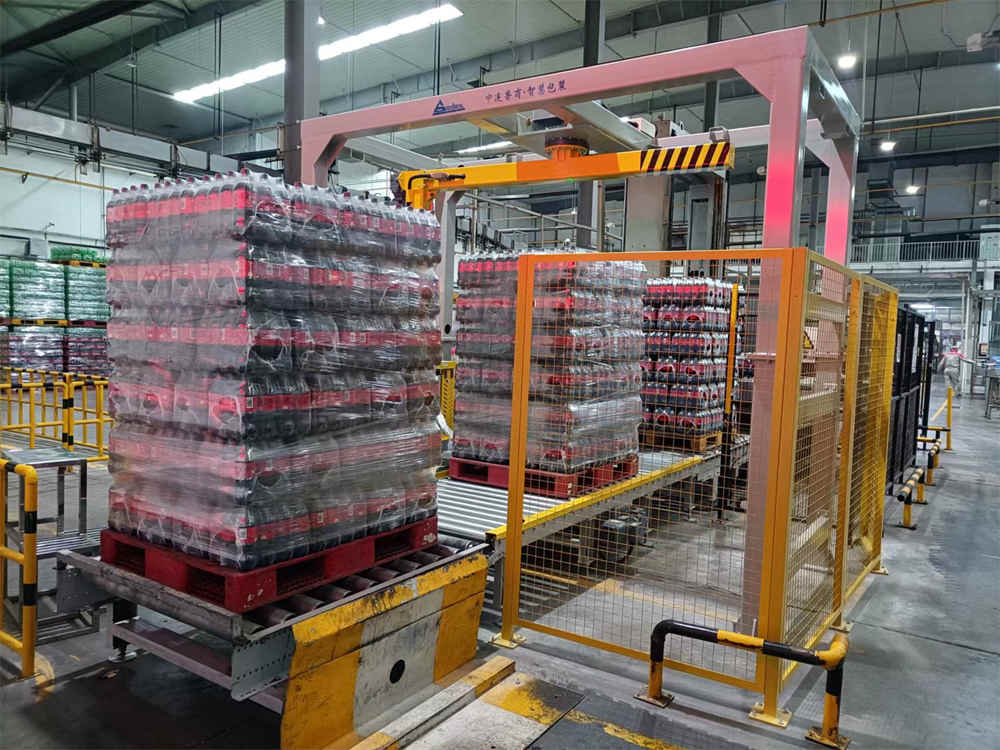

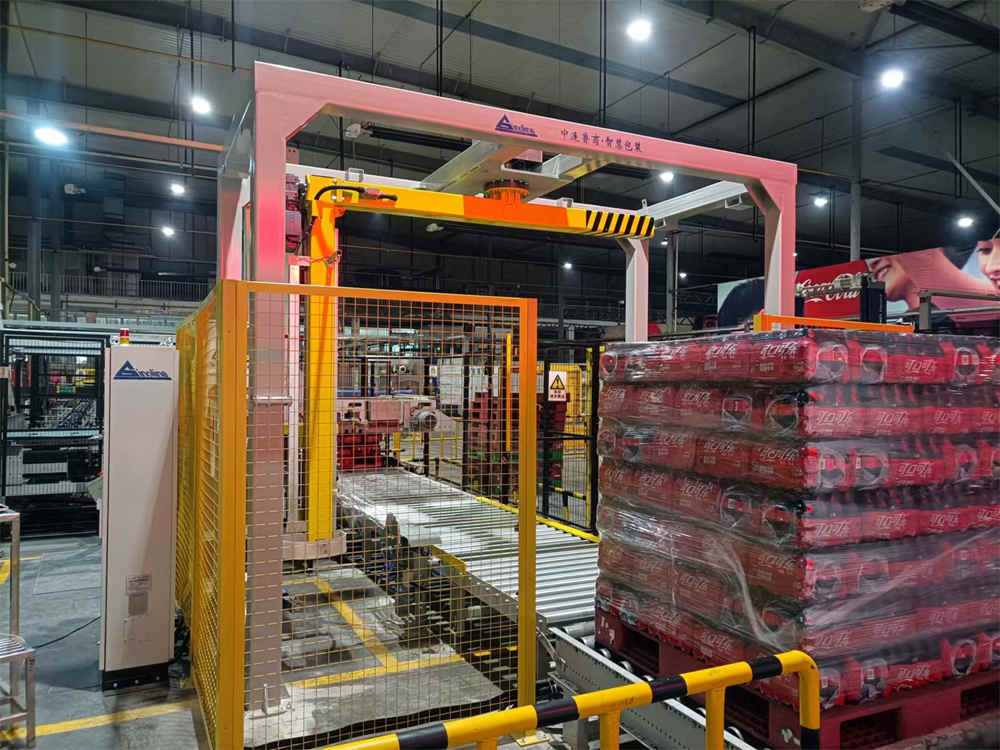

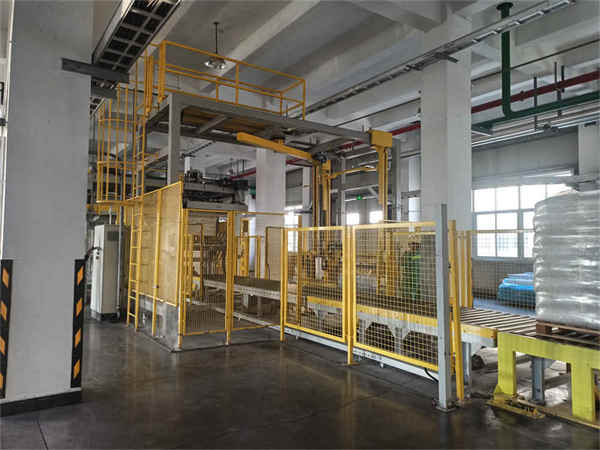

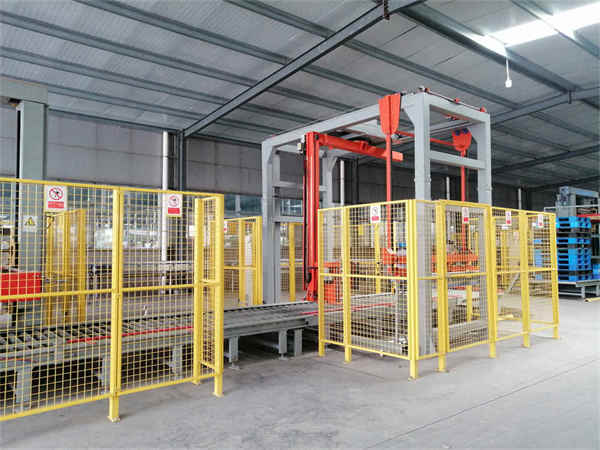

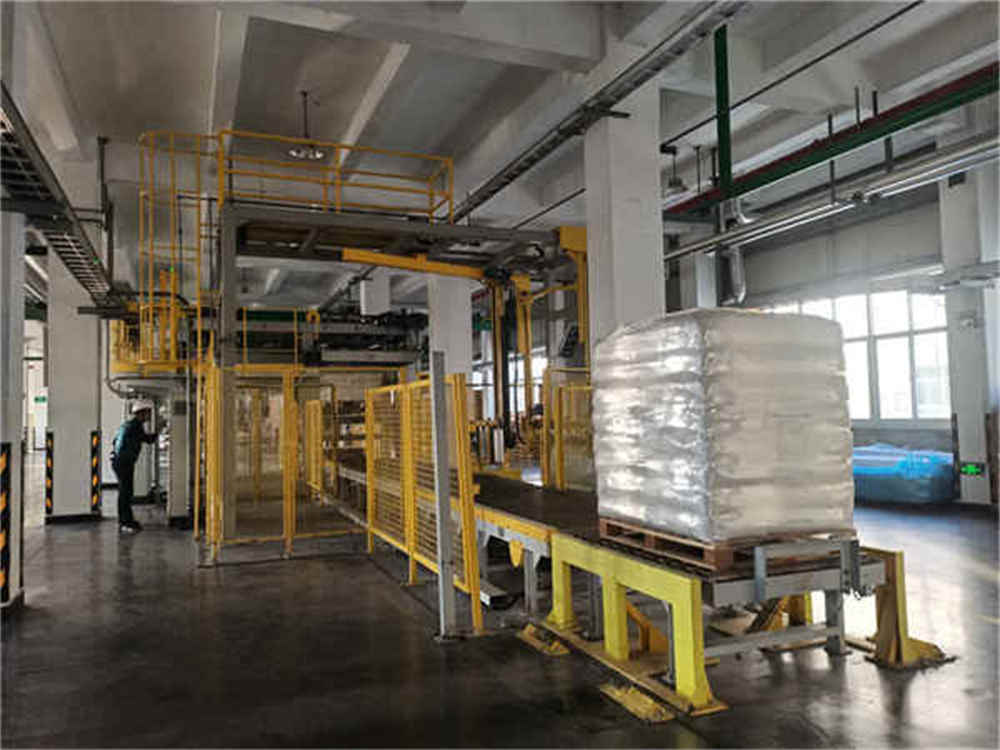

ZL1800FZ-PL 로터리 암 스트레치 필름 래퍼

2 , 턴테이블 암 래퍼의 주요 기술 데이터 :

2 .1 기술적 날짜：

1. 기계 베어링: 2000Kg(최대)

2. 포장 효율: 30 load/hour(최대)(2층 포장에 따라 계산)(10000병/시간)

3. 컨베이어 라인 속도: 140mm/s

4. 운반면의 표고: 500mm(미정)

5. 로커암 속도: 15rpm(최대)

6. 총 전력: ~3KW

7. 작동 무게: 2000Kg

2.2 , 포장재

스트레치 필름: 코어 직경 3인치, 폭 500mm, 필름 직경 260mm, 필름 두께: 20-35μm

2.3 , 사이트 준비

압축 공기 공급원:

1. 작동 전압: 380VAC/3상, 5선식/50Hz

2. 공기 소비량: 1000ml/min, 오일 또는 물 없음

3. 압축 공기를 넣은 작동 압력: 0.5~0.6MPa

4. 총 전력: ≈ 3kw

3 , 공급 범위

3.1 로터리 암 필름 랩핑기(1세트)

3 .1.1 로터리 암 구동 시스템(1set )

1. 제동이 있는 모터의 가변 주파수 속도 조절.

2. 로커암 감속기 : 국내 유명 브랜드

3. 힘: P=1.1KW

4. 로커 구동용 브레이크를 사용한 가변 주파수 속도 조절

5. 로커암 가이드.

6. 로커 암의 두 끝단에는 두 개의 고정 및 이동 제한 위치가 있습니다.

3.1.2 필름 캐리지 부품(1set)

1.  필름 캐리지는 안정적이고 신뢰할 수 있는 리프팅용 체인 드라이브를 채택합니다.

2.  필름 캐리지 리프팅 구동 감속기 모터: 터빈 웜 감속기;

삼.  모터 전원: 0.37kw;

4.  필름 캐리지 연신 비율: 1: 2.5

5.  리프팅 감속기 모터 브랜드 : 중국 유명 브랜드

3.1.3 주요구조부(1set)

1. 랙은 갠트리 유형의 4열 사각 튜브 강철 구조이며 재질은 Q235 프로파일입니다.

2. 프레임 상부에는 드라이브 브라켓이 장착되어 있습니다.

3. 로커암 구성품은 선회 링을 통해 로커암 프레임에 고정됩니다.

3 .1.4 안전 가드 고정구(1set)

1.  기계 랙 부품  안전보호장치와 보호망을 갖추고 있으며 보호망의 도어락은 장비와 연동되어 있습니다. 안전문이 열리면 장비가 작동을 멈춥니다.

2.  방호망 크기 3900mm(L)X3640mm(W)（도면에 따름）

삼.  장비 작동 후 정지 위치는 왼쪽 하단에 있고 보호망 도어는 오른쪽 하단에 있습니다.

4. 도어 프로텍터는 플러그 타입 스위치를 사용합니다.

3.1.5 필름 캐리지(1세트)

1.  필름 캐리지에 광전 스위치가 설치되어 상품의 높이를 자동으로 감지합니다.

2.  AC 모터 전력 용량: 0.37KW;

삼.  스트레치 비율: 1:2.0, 필름 공급 속도 조정;

4.  접근 스위치는 필름 끊김이 없으면 모터 구동을 위해 작동합니다.

5.  필름 캐리지 후속 메커니즘;

6.  영화  마차의  필름 공급 암이 회전하고 근접 스위치가 필름 공급 모터의 시작 및 정지를 제어하여 필름 공급을 추적합니다.

3 .1.6 필름 자동 부착 및 절단(1세트)

영적인  시스템：AirTAC

3 . 2  공압 시스템

공기 공급 : 사용자 제공。

부품: AirTAC。

3 . 삼  안전장치 :

1. 로터리 암 시작 및 컨베이어 라인 인터록.

2. 나일론 링 리플렉터의 안전 보호 원리.

3. 반사판 광전 스위치 보호: 주행 방향에 물체가 있으면 나일론 링이 변형되고 반사판이 이탈하고 광전 스위치가 신호를 잃고 기계가 멈춥니다. 반사판과 광전 스위치 사이에 간격이 있으면 광전 스위치가 신호를 잃고 기계가 멈춥니다.

3 .5: 전기 시스템

1. PLC 프로그램 제어;

2. 터치스크린 작동, 와인딩 레이어 및 시간을 설정할 수 있습니다.

3. 광전 스위치는 상품의 높이를 자동으로 감지할 수 있습니다.

4. 선회 링 드라이브, 정확한 포지셔닝;

5. 디지털 매개변수 설정: 캔틸레버 회전 속도, 멤브레인 랙 리프팅 속도, 멤브레인 랙 아웃 속도;

6. 기계에는 포장 시스템의 작동을 더 잘 보장하기 위해 자동, 수동 및 측면 스위치 기능이 장착되어 있습니다.

7. 기계 작동을 위한 경고등이 설정됩니다.

4 , 주요 전기 부품 및 예비 부품

5 , 기술 서비스:

설치 (중국) ：

설치 및 시운전을 위해 현장 엔지니어를 귀하의 공장으로 보낼 것입니다. 현장 준비를 잘 해야 합니다.

교육 (중국)

우리는 당신의 직원에게 기계를 작동하고 수리하도록 교육하고 높은 레버에 도달할 수 있으며 일반적으로 한 시간 안에 문제를 해결할 것입니다.

보증 (중국)

1년 보증 .

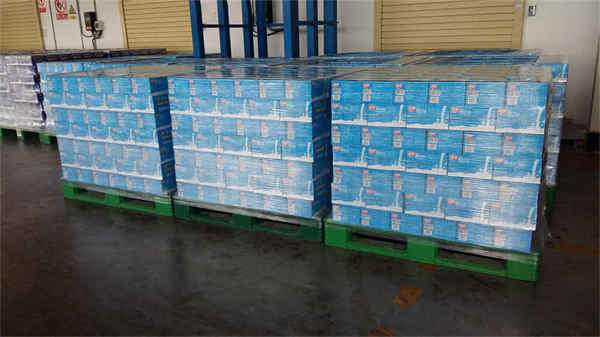

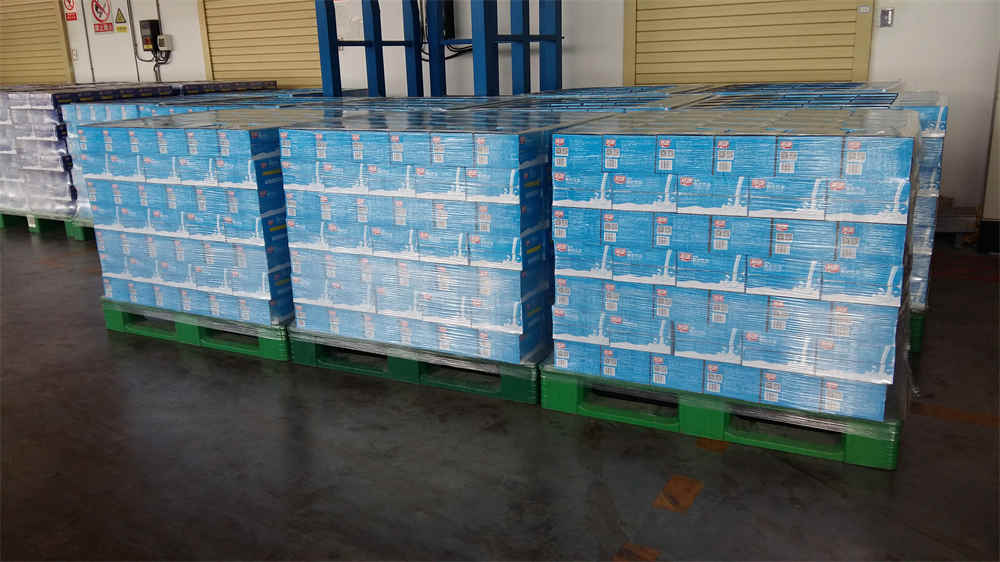

기계 포장 효과 그림( 참조 전용 ):

자세한 내용은 언제든지 문의하십시오.
