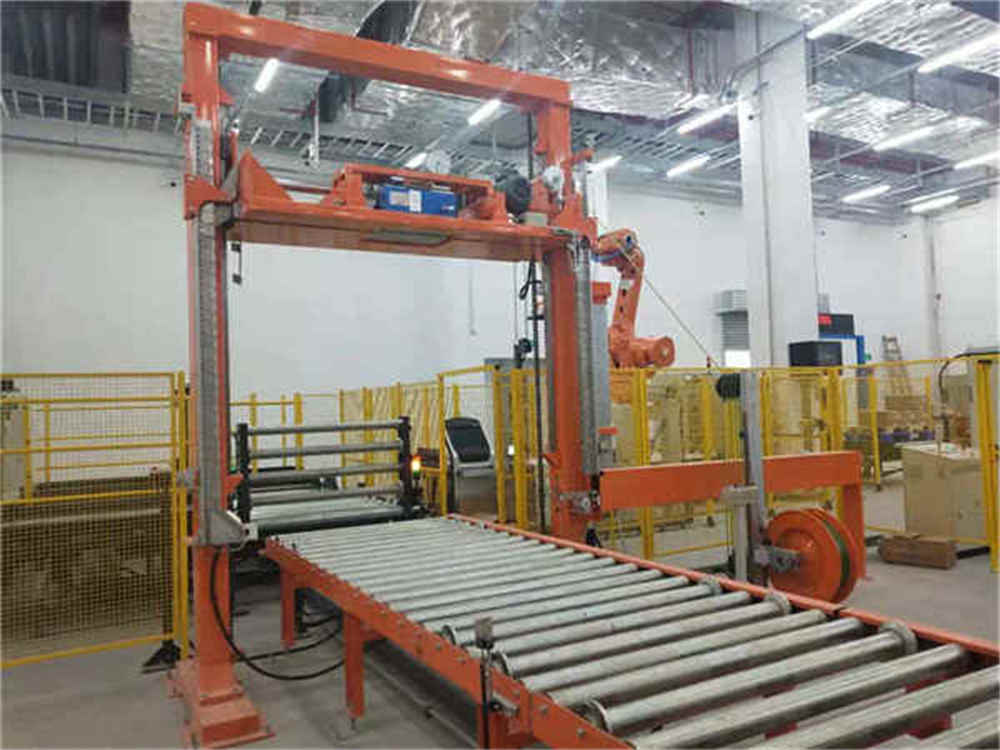

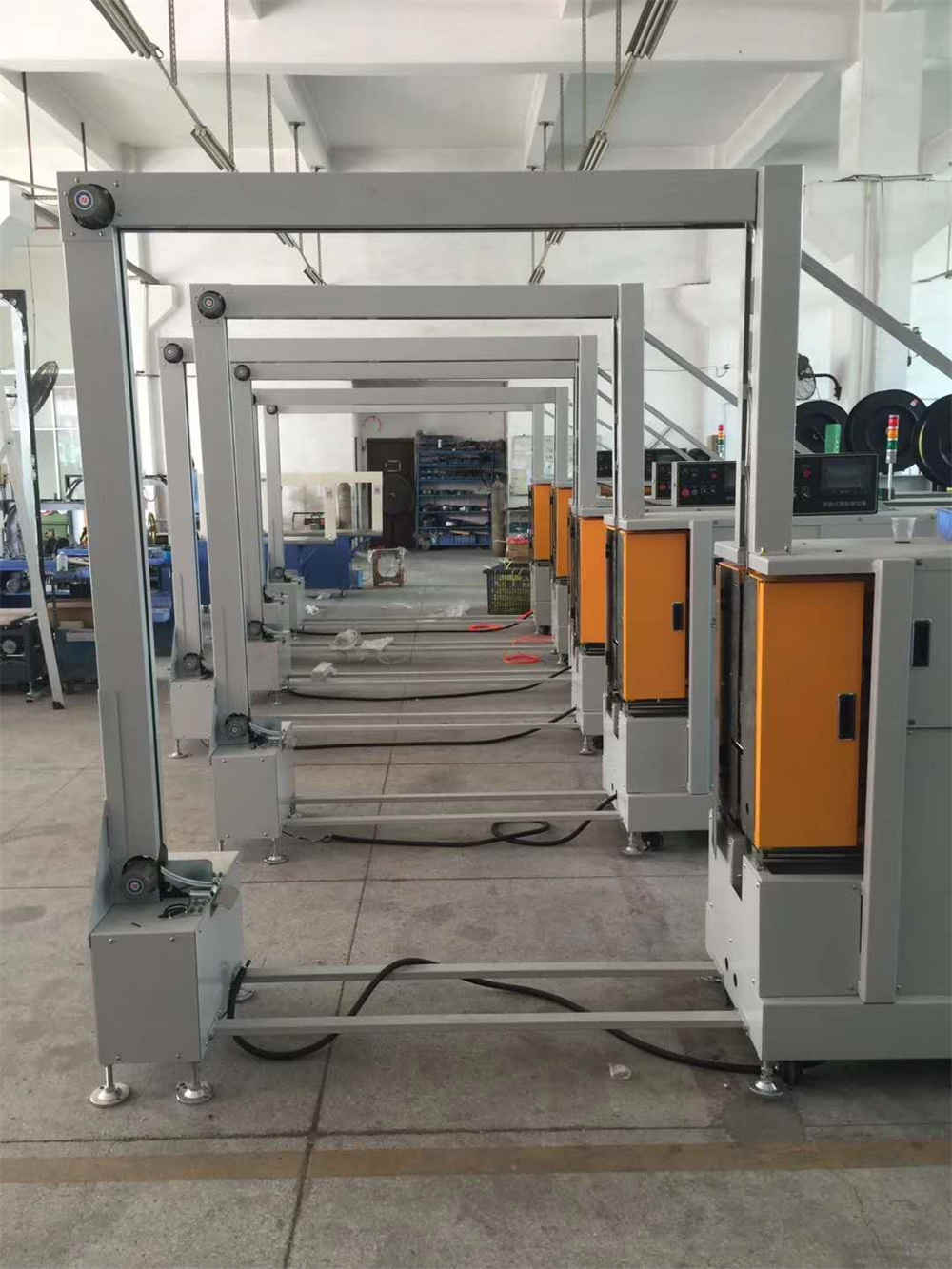

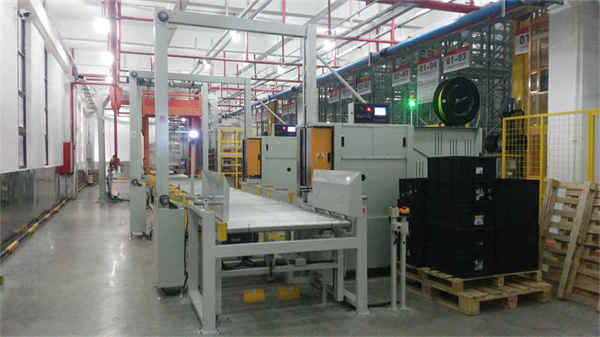

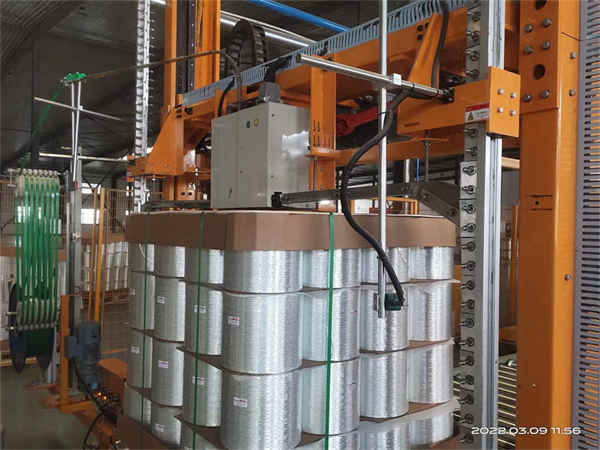

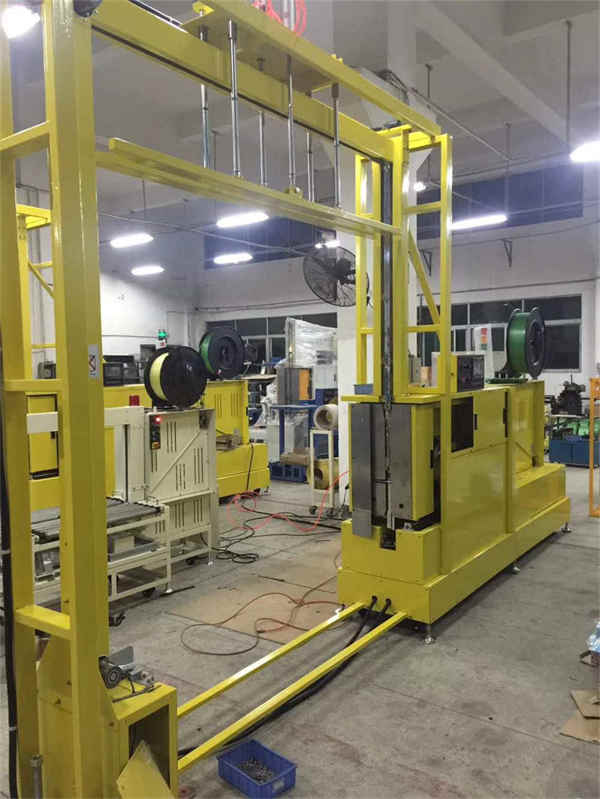

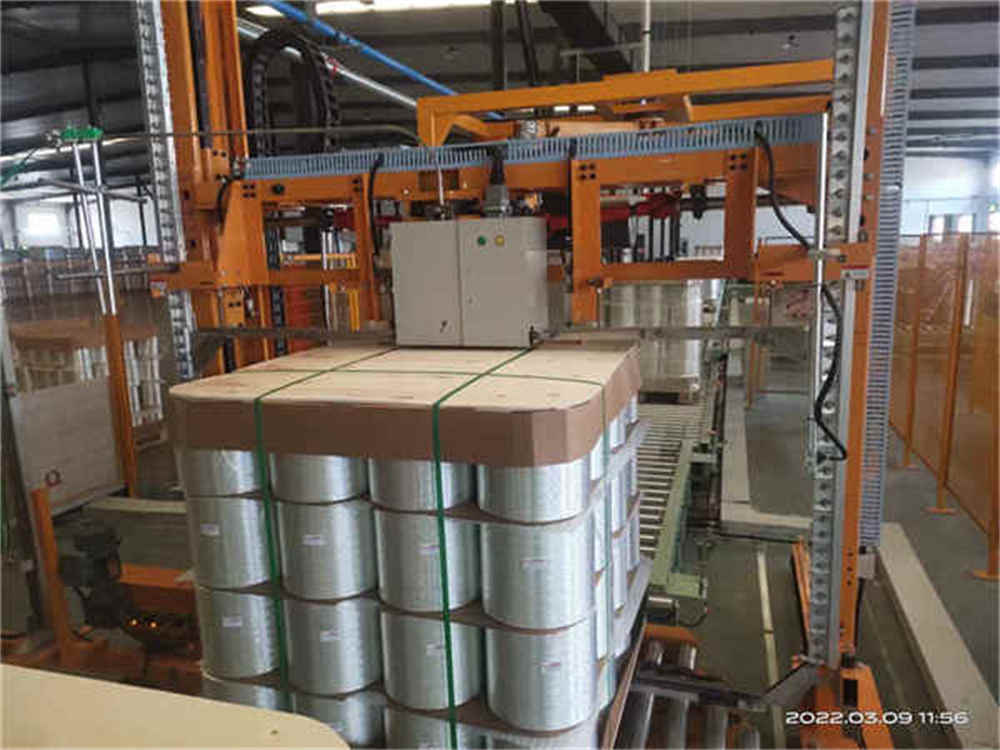

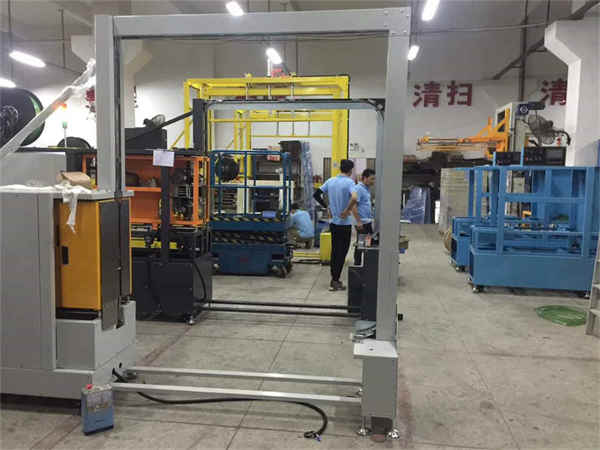

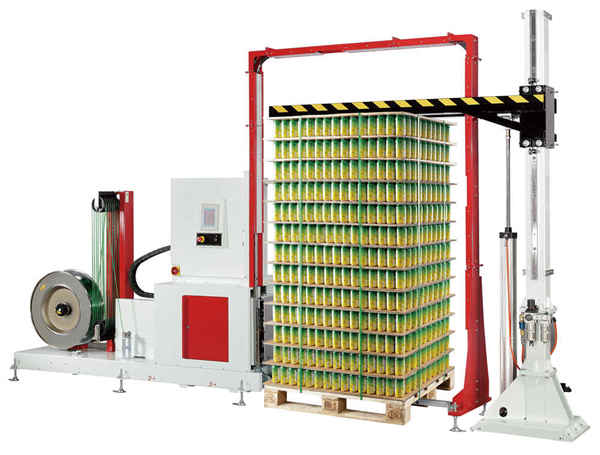

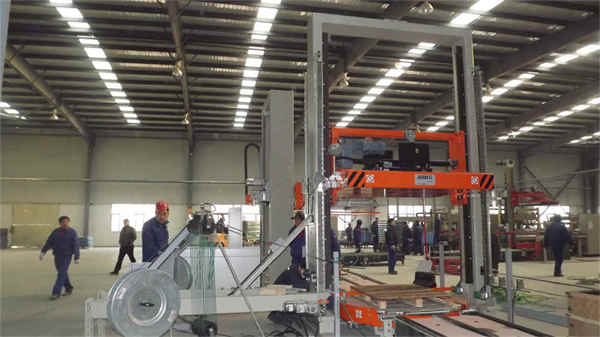

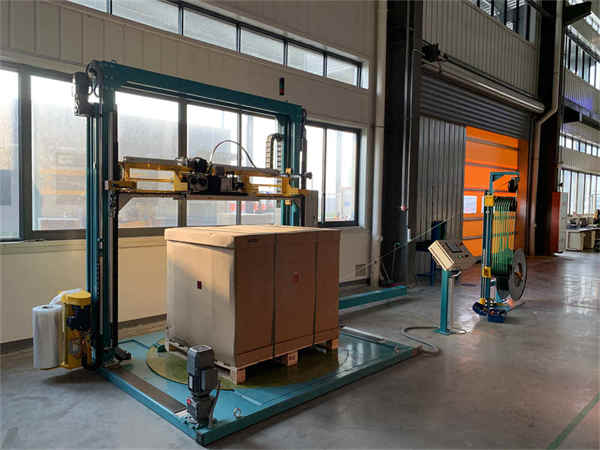

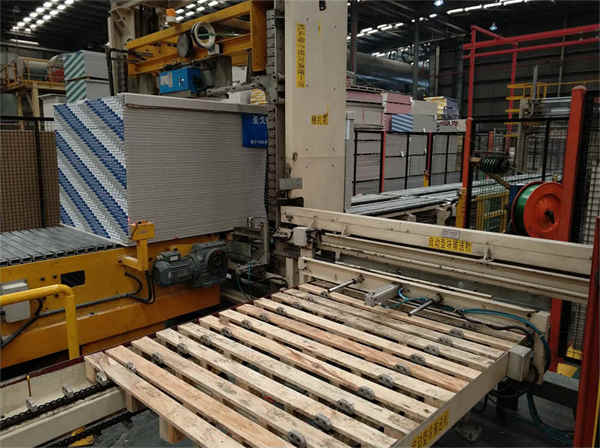

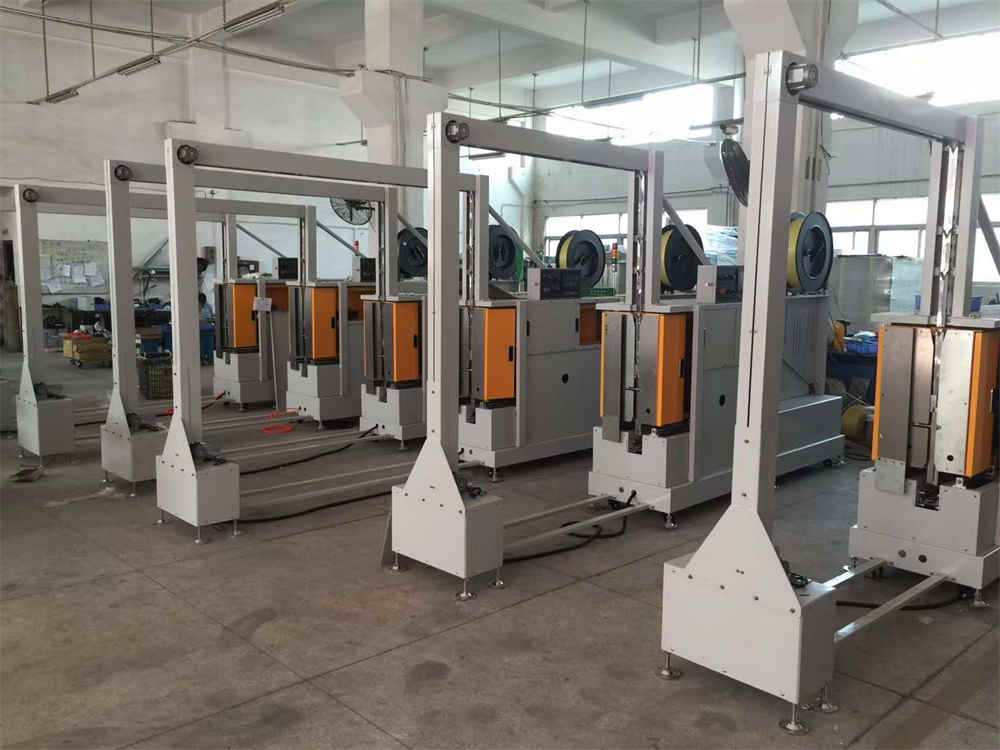

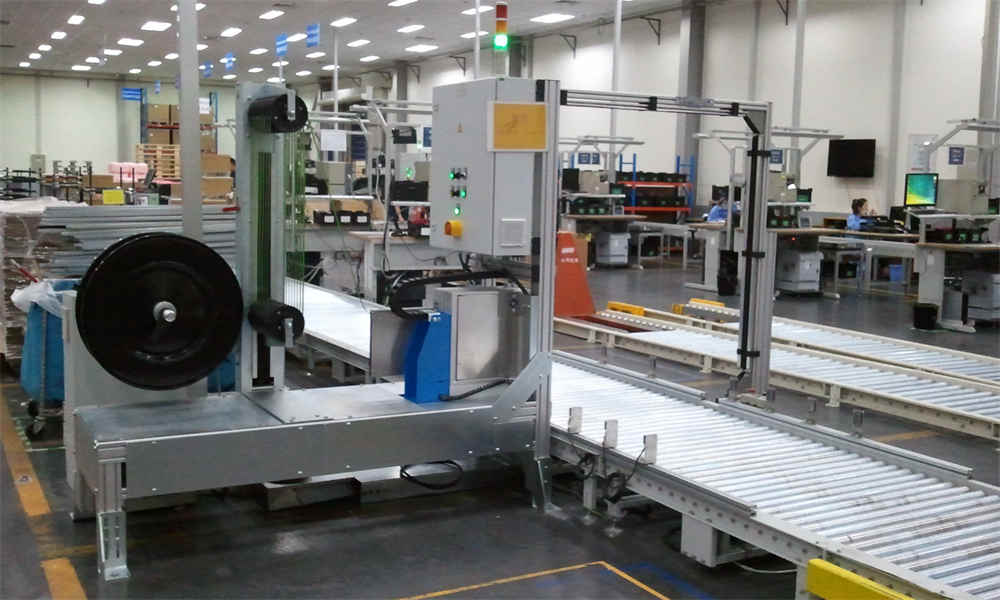

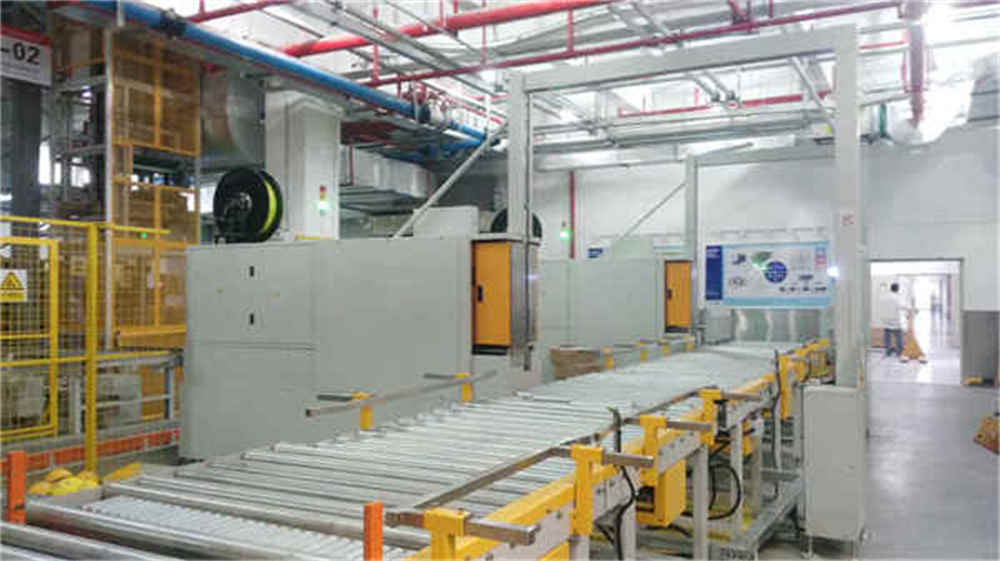

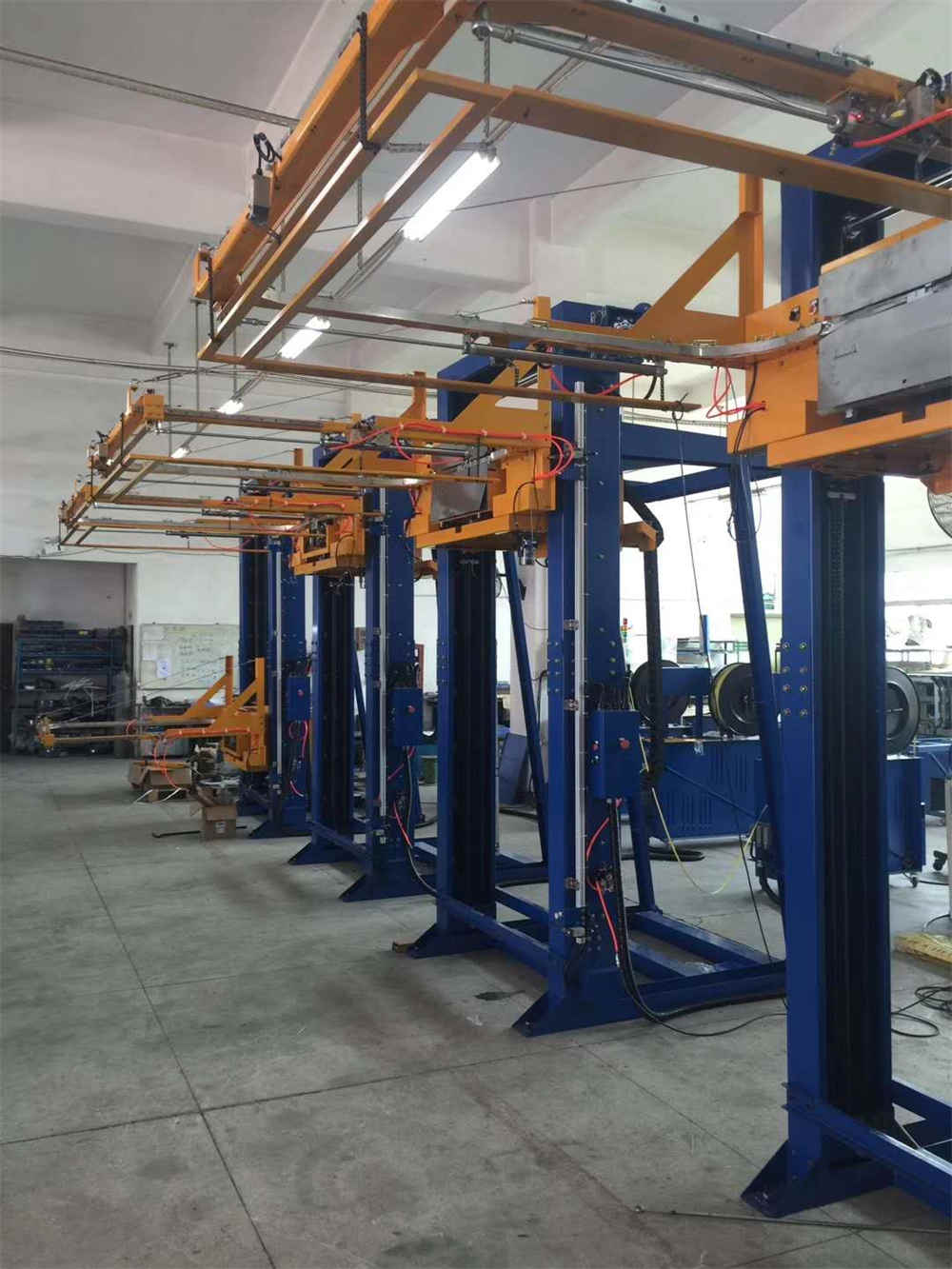

완전 자동 수직 팔레트 스트래퍼

팔레트의 2 x 0 스트랩을 사용한 수직 스트래핑

팔레트를 포함한 적재 치수(L x W x H):1200~2280mm L x 1200-2000mm W x  650~2200mm H(확인 및 확인 필요).

수직 달아서 기계의 주요 구성 요소

1.  두 개의 기둥과 크로스 빔, 수직 캐리지 가이드 및 체인이 있는 기본 기계 프레임

2.  캐리지 가이드 시스템이 있는 두 열 사이에서 이동 가능한 랙 모듈

삼.  기어드 브레이크 모터가 있는 캐리지 드라이브

4.  홈이 파인 알루미늄 프로파일로 제작되고 기계 프레임에 고정되는 스트랩 트랙(슈트) 프레임,

모든 높이에서 스트랩 공급을 허용하는 스프링이 장착된 짧은 플랩

5.  랜스 시스템, 팔레트 보이드를 통해 스트랩 적용, 섹션 높이 80mm

6.  스트랩 장력 이퀄라이저가 있는 스트랩 헤드에 연결

7.  제어 패널에 의한 수직 결속기 취급, Cyklop 터치패널 크기 7"에 의해 표시되는 기계 상태, 컬러 디스플레이.

전자동 수직 팔레트 스트래퍼 작동 순서:

1. 패키지는 묶는 위치로 집중적으로 운반됩니다.

2. 고객의 제어 시스템에서 수직 결속기로 무전압 신호가 제공됩니다.

3. 랜스 시스템을 전진시켜 스트랩 트랙(슈트) 프레임을 닫습니다.

4. 스트래핑 헤드가 있는 랙 모듈이 패키지 표면으로 아래로 이동합니다.  그만큼  스트랩은 트랙 주위에 공급됩니다.

5. 스트래핑 사이클이 시작됩니다. 스트랩을 뒤로 당기고, 장력을 가하고, 밀봉하고, 잘라냅니다.  랜스 시스템을 뒤로 이동하여 스트랩 트랙(슈트) 프레임을 엽니다.   스트래핑 헤드가 있는 랙 모듈이 베이스 위치로 다시 이동합니다.

그렇다면 패키지를 다음 결속 위치로 운반하고 결속 절차를 반복하십시오 .

프로그램을 완료한 후 기계는 무전압 신호를 컨베이어 제어 시스템으로 다시 전송하여 기계 밖으로 적재물을 운반합니다.

기술 데이터  완전 자동 수직 팔레트 스트래퍼:

1.  전원 공급 장치:   3/ N, PE, (중성선 = 적재 용량)(

2.  제어 전압: 24V DC

삼.  전력 등급:  최대 3.0kW

4.  기계의 총 중량: 약. 800~1,000kg

5.  주변 온도 한계:  + 5°C ~ + 35°C

6.  컨베이어 시스템의 높이:  상단 가장자리 롤러/체인 컨베이어 시스템 min. 최대 180mm. 800mm

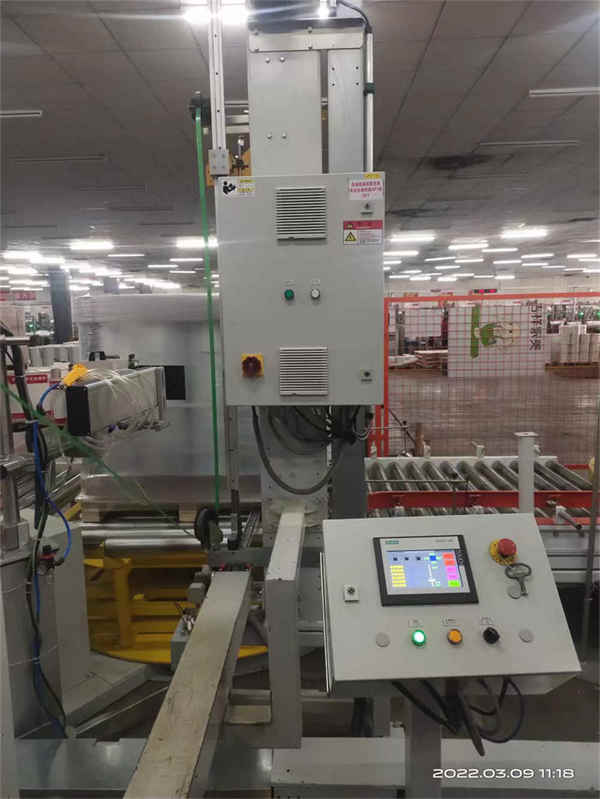

제어판:

위치:  5m 케이블 세트 길이 내에서 자유롭게 선택

치수:  키:  1.060mm, 캐비닛 베이스 포함  1,060;  폭: 600mm;  깊이: 480mm;

규정: VDE 0100/0113, EN 60204, 보호 등급 IP 54에 따름

PLC:  지멘스 S7

무전압 신호로 제어 시스템과 인터페이스  (2 입력 / 3 출력)

입력:

1. 비상사태 꺼짐, 2개의 수로

2. 결속기 해제

3. 스트래핑 기계 시작

출력:  1. 비상 정지, 2채널

2. 풀다 컨베이어 / 스트래핑 기계의    기본 위치

3. 컨베이어 시작 – 스트래핑 진행 완료

4. 일반결함

그림:

머신 베이스 프레임: RAL 5003, saphire blue

스트랩 가이드 모듈: RAL 7035, 밝은 회색

표준 구성품 :  RAL 7035, 밝은 회색

제어판:RAL 7035, 밝은 회색

표준 구성품(스트랩 가이드 장치, 헤드 이동 장치, 스트래핑 헤드)은 RAL 7035로 도색된 경우에만 사용할 수 있습니다.

수직 결속기의 표준 구성 요소

기계 구성 요소

캐리지 및 랜스 드라이브:

온도: - + 40 °C까지 - 10°C

엔진: 보호 IP 54로, 온도 종류 ISO B                                                              페인트:RAL 7031

운송 가이드 레일 : Acla

베어링 : 다른 공급 업체 (INA-Schaeffler, Sankyo, Igus 등)

드라이브 체인: DIN 8187-1에 따름

전기 부품

주위 온도: +5°C 최대 +35°C

PLC: 지멘스 S7

작동:터치 패널, 크기 7", 컬러 디스플레이

제어 요소: 슈나이더 일렉트릭

주된 스위치:Sälzer

릴레이 비상 정지: 로이체

릴레이 : 슈나이더 일렉트릭

접촉기: 슈나이더 일렉트릭

모터 접촉기:슈나이더 일렉트릭

주파수 변환기:슈나이더 일렉트릭

신관: 시멘스

맨끝: 피닉스 (날개)

근접 스위치: IFM, 플러그 연결

리미트 스위치:슈나이더 일렉트릭, 플러그 연결

스트랩 디스펜서 KA5

웨이트 뉴트럴 스트랩 풀기

넉넉한 스트랩 수납공간.

수축된 스트랩의 제어되고 구부러지지 않는 테이크업.

마모 없는 스트랩 테이크업

유지 보수가 적은 전자기 브레이크

통합 스트랩 끝 신호.

스트래핑 헤드 기술에 이상적으로 정렬됩니다.

기술 데이터

자세한 내용은 언제든지 문의하십시오.

우리는 당신이 필요로 하는 것을 디자인할 수 있습니다.
