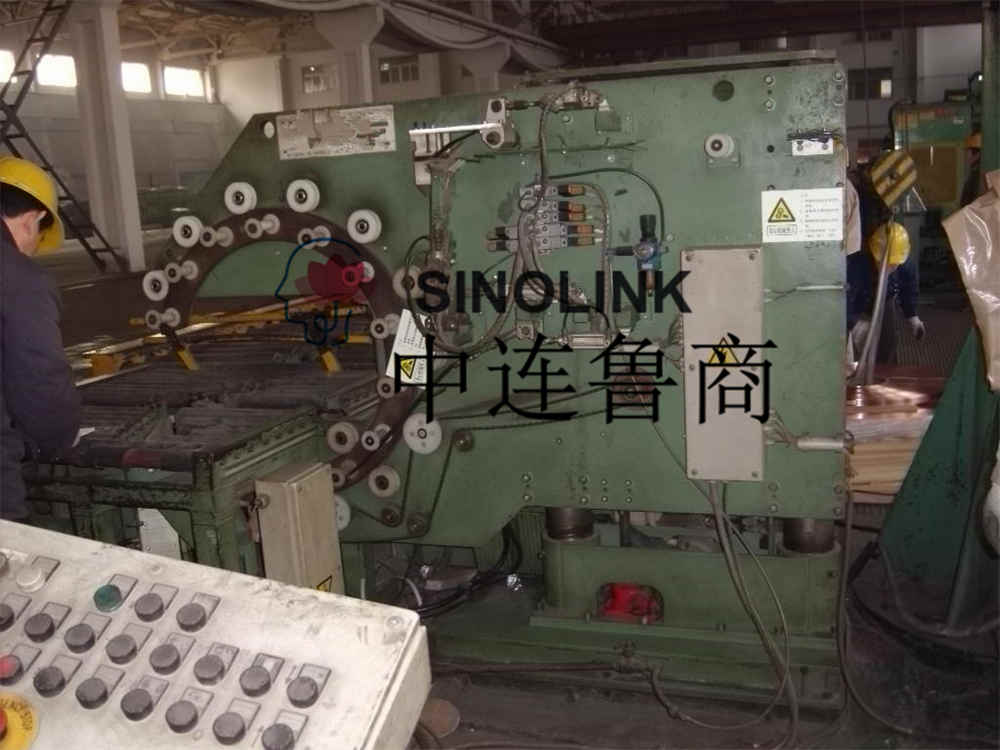

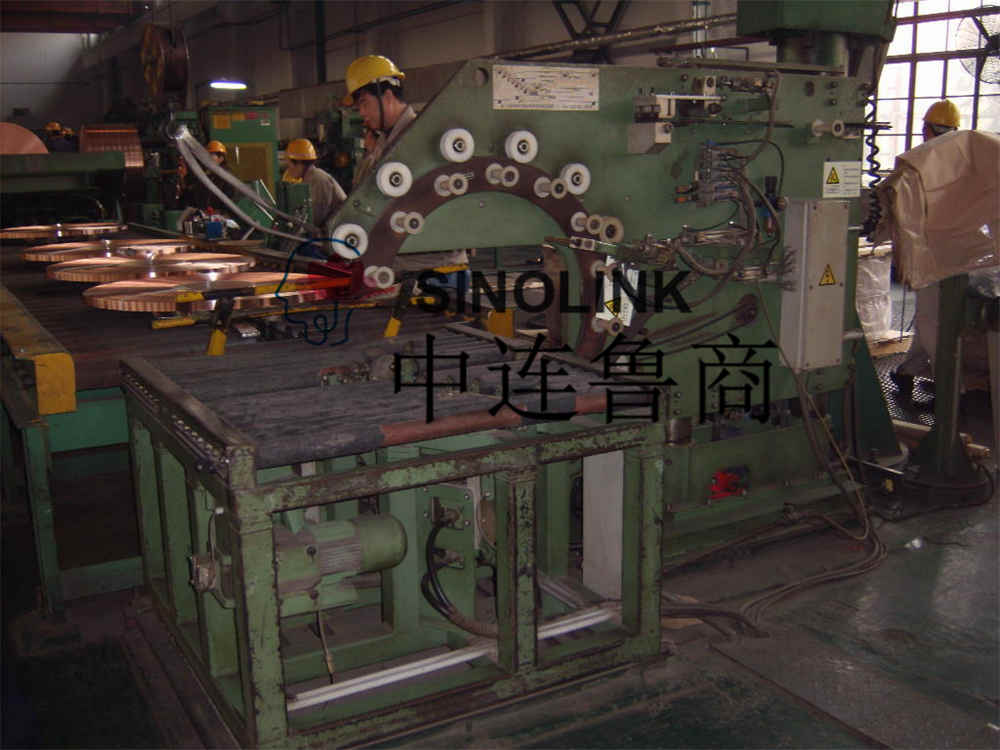

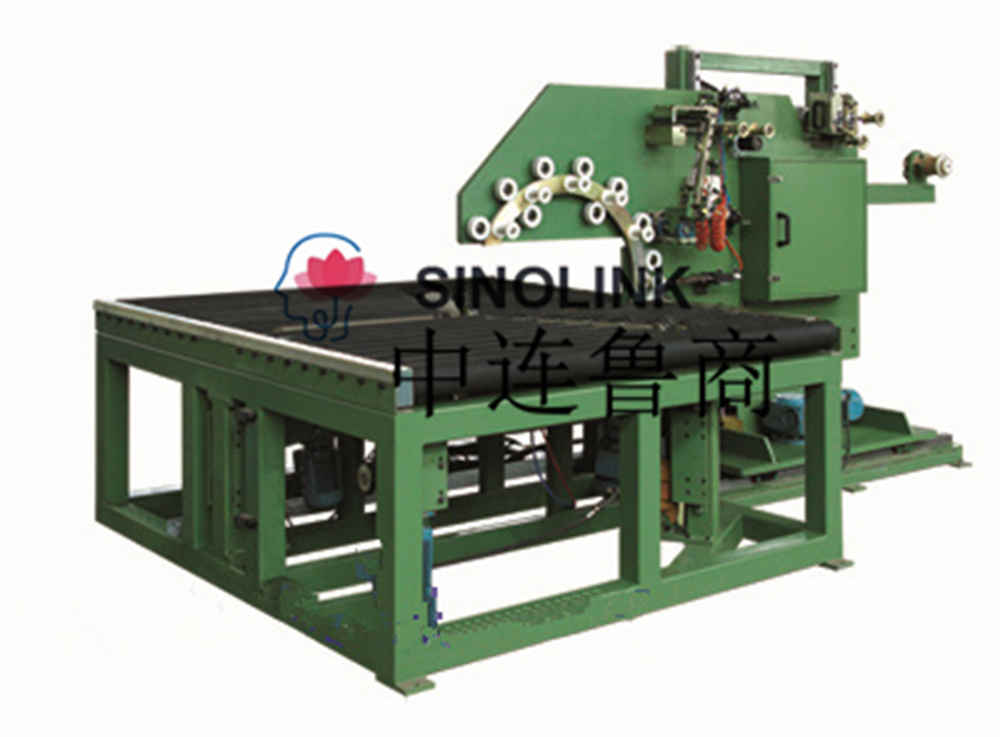

인라인 수평 링 와인딩 포장기

포장 과정:

강철 코일은 동력 컨베이어 (고객의 자체 장비)를 통해 운반되며, 링 기계에 들어가기 전에 상부 기계는 강철 코일의 강철 코일 사양 (내경, 외경, 너비, 무게 등 포함)을 링 기계 제어 시스템으로 전송합니다.

강철 코일은 동력 컨베이어(고객 소유)를 통해 링 기계에 들어가고 링 기계는 상부 기계에서 제공하는 강철 코일 사양에 따라 포장 프로그램을 자동으로 전환하고 링 기계는 프로그램에서 설정한 작업에 따라 강철 코일을 자동으로 포장합니다.

모든 강철 스트립은 자동으로 종이 테이프를 감을 수 있습니다., 종이 로딩 및 종이 파손은 모두 장비 자체에 의해 자동으로 완료됩니다., 자동 감기 포장, 헤드 및 테일 와인딩 수를 설정할 수 있습니다., 중간 부분의 와인딩 오버레이의 양을 조정할 수 있습니다., 종이 파손 후, 종이 테이프의 깨진 헤드는 접착 테이프로 수동으로 접착해야 합니다.

권선이 완료되었습니다.

다음 코일 패키징 사이클을 계속하십시오.

주요 기술적 인 매개 변수 :

포장 스틸 벨트 사양:

내경: Φ250, Φ300, Φ400, Φ500

최소 외경: Φ600

최대 외경: Φ1500

스트립 폭: 20-200mm

목록 무게: 목록 당 최대 2000kg.

포장지 롤 사양:

자료: 서류상 테이프

외경; φ600mm(최대)

폭: 80mm

페이퍼 코어 내경: φ75mm

전체 롤의 최대 중량은 5000kg입니다.

인라인 수평 링 권선 포장 기계의 납품 범위 :

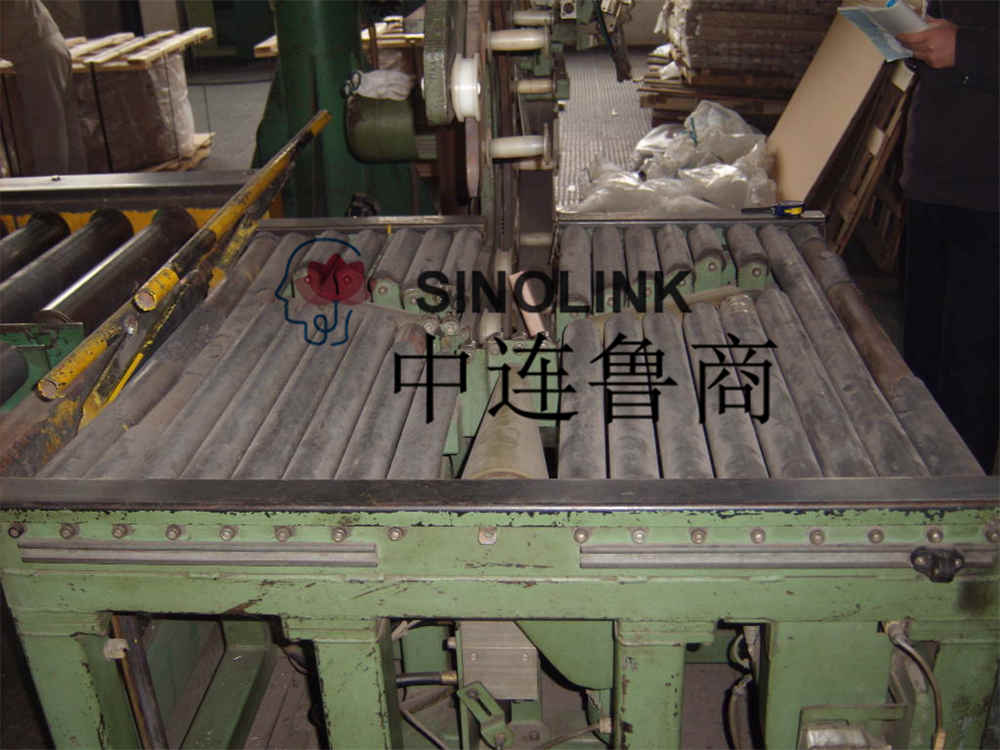

동력 전달 롤러: (1세트)

링 바디 기계에는 스틸 코일을 와인딩 스테이션으로 운반하고 와인딩 스틸 코일을 링 바디 밖으로 운반하는 데 사용되는 자체 컨베이어가 있습니다.

롤러 직경: 86mm

피치: 127mm

효과적인 표면 폭 운반: 1500mm

고객 운반 표면 표고: 800mm

운반 높이 : 900mm (장비 침몰 공사, 침몰 100mm, 장비 기초 도면 제공 공급 업체를 수행하기 위해 소유자를 조정해야 함)

운반 길이: 1886mm (이 크기는 참고용이며 장비 크기 도면은 계약 체결 후 1주일 이내에 공급자가 제공합니다.)

동력 이송 롤러 이송 속도: 15m/min(주파수 변환 조정 가능)

정방향 및 역방향 작동 기능이 있습니다.

힘: 1.1kw

원추형 드라이브 아이들러: (1세트)

포장 스테이션으로 운반하는 데 사용되는 강철 코일은 자동으로 잭킹되고 링 본체 기계가 포장할 때까지 기다립니다.

원뿔 롤러의 수: 3

콘 롤러 드라이브 모터 전원: 3×0.25kw

원추형 롤러는 모터를 구동하여 주파수 및 속도 조절을 변환합니다.

원추형 롤러 헤드의 직경: 260mm

자동 배출 기능.

리프팅 드라이브 모드: 유압 배출

유압 스테이션 모터 출력 : 3kw (상세 설계 후 결정, 공급 업체에서 제공하는 유압 시스템)

드는 치기: 20mm

테이퍼형 아이들러의 지지 강성이 고객 요구 사항을 충족하는지 확인하십시오.

콘 롤러의 표면은 90도 폴리 우레탄으로 만들어져 마찰을 증가시키고 금속 재료의 미끄러짐을 방지합니다.

보조 롤러 장치: (1 세트)

포장 스테이션을 통해 강철 코일의 원활한 통과를 돕는 데 사용됩니다

보조 롤러 스윙 진폭은 90°입니다.

공압 구동

회전 링 메커니즘: (1세트)

포장재의 회전을 구동하고 포장재를 스틸 스트립 표면에 감는 데 사용됩니다.

회전 링 속도: 80rpm(최대)

스위블 리프팅 스트로크: 300mm

앞으로 및 뒤로 여행 스트로크: 80mm

장치 전원:

로터리 링 모터: 1.5Kw

드는 모터: 1.1Kw

수평 모바일 모터: 0.37Kw

포장 링은 포장 요구 사항에 따라 포장 재료의 중첩 및 속도를 변경할 수 있는 주파수 변환 속도 조절 기능이 있으며 회전 링을 들어 올려 수평으로 이동할 수 있습니다.

보관 벨트 메커니즘: (1세트)

종이 테이프 사전 보관용;

2개의 포장재를 포장할 수 있습니다.

그것은 포장지 테이프의 사전 저장 기능을 가지고 있으며 코일 포장의 조임을 보장하기 위해 저장 벨트 상자가 장착되어 있습니다.

종이 테이프 홀더는 기계적으로 감쇠되고 장력이 가해집니다.

상부벨트 자동파단장치 : (1세트)

포장 공정의 자동화를 실현하기 위해 벨트의 자동 적재 및 파손에 사용됩니다.

종이 벨트의 느슨한 장력을 조정할 수 있으며 벨트, 스프링 및 나사를 통해 장력을 조정할 수 있습니다.

공압 모드에서 자동 벨트 파손;

와인딩이 완료되면 종이 테이프가 자동으로 절단되고 종이 테이프가 고정됩니다.

특수 벨트 클램핑 장치와 상단 및 차단 프로그램 제어는 장비의 포장 효율성을 크게 향상시킬 수 있습니다.

통제 시스템: (1 세트)

전체 장비 세트의 자동 작동을 제어합니다.

전체 기계의 PLC 제어, 모터 주파수 변환 속도 조절;

그것은 Siemens Omron 시리즈 PLC 풀그릴 관제사 통제를 채택하고, 독립적인 전기 통제 장을 채택하고, 통제와 가동은 통합되고, 강력한 기능이 있습니다;

터치 스크린 제어, 강력하고 다양한 사양의 다양한 포장 프로그램을 저장할 수 있으며 호스트 컴퓨터에서 제공하는 스틸 벨트 사양에 따라 자동으로 전환하고 자동으로 감습니다.

파워 컨베이어 롤러 엔코더는 스틸 벨트 이송 위치가 정확하고 오류가 ± 10mm(최대)인지 확인하기 위해 카운트 및 위치를 지정합니다.

작동 상태를 실시간으로 표시할 수 있으며 자동 오류 프롬프트 및 경보 기능이 있으며 안전 체인 보호 장치가 있습니다.

권선 포장 스틸 벨트의 외경, 내경, 폭, 포장 속도 및 기타 매개 변수를 설정할 수 있습니다.

스위블은 스틸 벨트의 크기에 따라 포장된 스틸 벨트에 대해 자동으로 중앙에 위치할 수 있습니다.

포장지 테이프의 겹침 정도와 장력을 조절하는 기능이 있으며 권선 과정에서 장력이 일정하며 권선 후 당김 및 주름 없이 포장지가 평평하게 유지되도록 할 수 있습니다.

기타 요구 사항:

1. 에너지 매체:

전력 공급: AC380V/5Kw/50Hz

공기 공급 요구 사항:

압축공기의 압력: 0.4-0.6Mpa

공기 소비량: 0.06Nm³/h

공기 공급원은 구매자가 공압 제어 상자 외부의 차단 밸브에 연결합니다.

2. 제공된 정보:

장비 설치 크기 도면은 계약 체결 후 1주일 이내에 제공됩니다(공기 제어 상자, 전기 제어 캐비닛, 유압 스테이션의 설치 위치 포함).

사용 설명서(전기 계통도, 유지보수 지침 포함).

주요 전기 구성:

착용 부품 목록과 함께 제공:

판매 후 기술 서비스:

모든 기계는 설치 및 시운전 테스트 수령일로부터 1년 무상 보증 책임을 이행하고 평생 기술 및 유지 보수 서비스를 제공합니다. 판매 후 서비스 핫라인은 하루 24시간 기술 지원을 제공하며 일반적인 문제를 15분 안에 해결합니다. 전국의 애프터 서비스 전문가가 고객에게 적시에 편리한 현장 기술 서비스 지원을 제공합니다.

더 자세한 요구 사항은 언제든지 문의하십시오.
