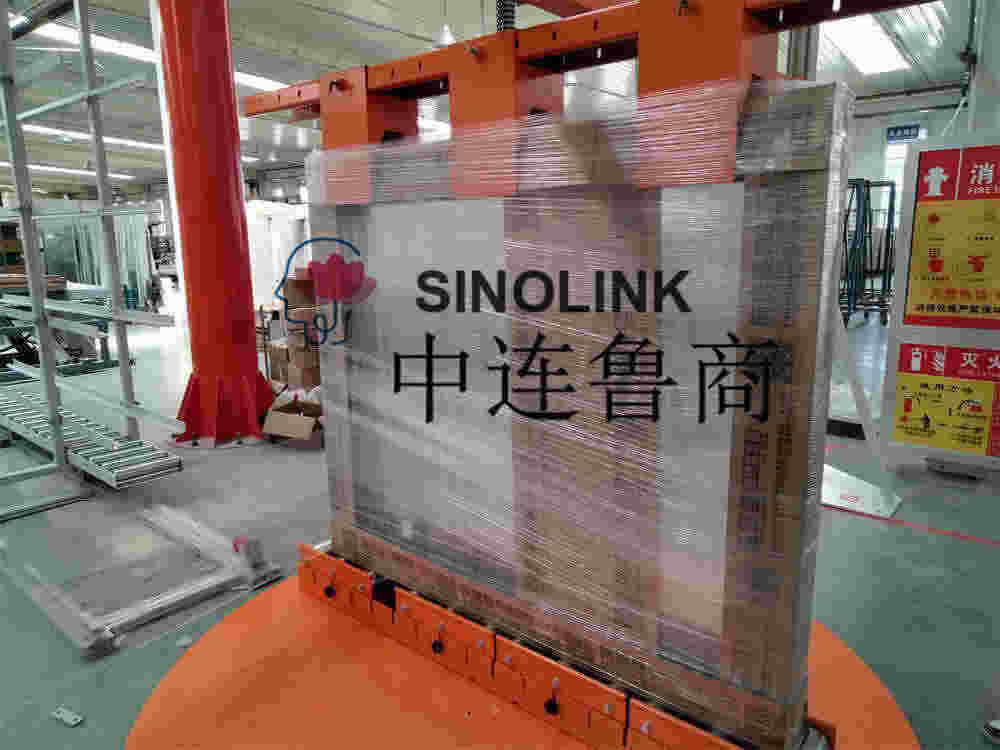

비표준 수직 도어 및 창 포장 기계

제품 성능 장점 :

1. 터치 스크린 컨트롤, 작동하기 쉬운;

2. 미리 스트레치 된 필름 프레임, 220V AC 모터 인트너스 힘을 조정하기 위해 인버터가있는 220V AC 모터, 중국의 동일한 산업에서 필름 프레임에 적용되는 24V DC 모터 및 파워 박스의 속도 조절을 변경하며 장력력의 불안정성을 변경하십시오.

기술 매개 변수 :

1. 턴테이블 직경 : 2000mm (이 데이터는 기술 부서의 설계에 따라 참조 용입니다)

2. 래핑 사양 :

3. 포장 사양 :

최상의 것:3500mm (길이) × 2600mm (높이) × 150 (두께) mm; 체중 : 약 500kg

최소:500mm (길이), 500mm (높이 × 80mm (두께); 무게 : 약 50kg, 턴테이블 높이 : 78 mm

4. 턴테이블로드 베어링 : 2000kg

5. 체중 : 1200kg

6. 전체 기계의 힘 : 약 2kW

7. 전원 공급 장치 전압 : 단일 상 220V

8. 턴테이블 속도 : 0 ~ 12 rpm

포장 재료 : LLDPE 스트레치 필름

두께 : 17 ~ 35μm

너비 : 500mm

내부 멤브레인 롤 : 76.2mm

필름 롤의 최대 외경 : 240mm

주요 기능 :

제어 시스템 :

1. 와인딩 층의 수와 시간 수를 설정할 수 있습니다.

2. 광전력 스위치, 자동으로 상품의 높이를 감지합니다.

3. 특정 부품에 대한 특별한 보호를 수행 할 수있는 강화 권선 기능;

4. 상단을 건너는 시간을 설정하는 기능.

턴테이블 드라이브 :

1. 턴테이블 주파수 변환 속도 조절은 0 ~ 12 rpm에서 조정 가능합니다.

2. 턴테이블 드라이브는 체인 구동이며 포지셔닝은 정확합니다.

3. 턴테이블은 자동으로 재설정됩니다.

4. 턴테이블의 바닥에는 지게차 슬롯이 장착되어 있습니다.

멤브레인 랙 시스템 :

1. 도어 필름 프레임을 엽니 다

2. 멤브레인 프레임은 동적 사전 스트레칭 메커니즘이며 사전 스트레치는 250%에 도달 할 수 있습니다.

3. 체인 구조, 안정적이고 신뢰할 수 있습니다.

4. AC 모터는 막을 당기고 인버터는 장력력을 조정합니다.

5. 필름 프레임의 상승 및 낮은 속도와 필름 공급 속도는 각각 조정될 수있다.

6. 상단 및 하단 권선의 수는 별도로 제어됩니다.

7. 막 시스템의 후속 메커니즘은 한 번의 풀로 당기는 것;

8. 멤브레인 프레임 리프팅 모터의 전력 : 0.37kW

터치 스크린 기능 및 설명 :

1. 디지털 매개 변수 설정 : 턴테이블 속도, 필름 프레임 리프팅 속도, 필름 프레임 필름 출력 속도 (0-50)를 설정할 수 있습니다)

2. 하단 층의 와인딩 원의 수, 상단 레이어의 와인딩 원의 수, 위아래로, 상단을 가로 지르는 시간을 설정할 수 있습니다.

3. 수동 강화 기능을 설정하여 와인딩 제품의 특정 부분을 강화하고 감을 수 있습니다.

4. 깨진 막 및 막 결핍 및 서스펜션 처리 기능의 자동 진단 및 검출

5. 상품의 높이를 자동으로 감지합니다

6. 원산지의 자유와 임의의 시작

프레스 기능 :

1 전기 탑 프레스

2. 상단 모터의 전력 : 0.37kW (기술 부서의 설계에 따라 참조 데이터)

3. 잭킹 스트로크 : 1500 ~ 2500mm

4. 프레스 장치에는 고정 고정 장치가 장착되어 있어야하며 고정 장치의 수와 구조에는 큰 문과 창문의 편의성과 안전성을 고려해야합니다.

들어오는 카드 슬롯 :

1. 카드 슬롯 크기 : 1200mm × 150mm × ≥ 200mm (길이 × 너비, 유효 리프팅 높이 200mm 턴테이블 이상; 여기의 데이터는 참조 용이며 기술 부서의 설계가 우선합니다).

2. 볼 수있는 롤러의 표면은 아연 도금되고 유능합니다.

3. 나무 문을 효과적으로 고정하기 위해 카드 슬롯의 양쪽에 배플이 있습니다.

4. U 자형 그루브의 내부 홈의 높이는 30mm입니다 (여기의 데이터는 기술 부서의 설계에 따라 참조 용입니다).

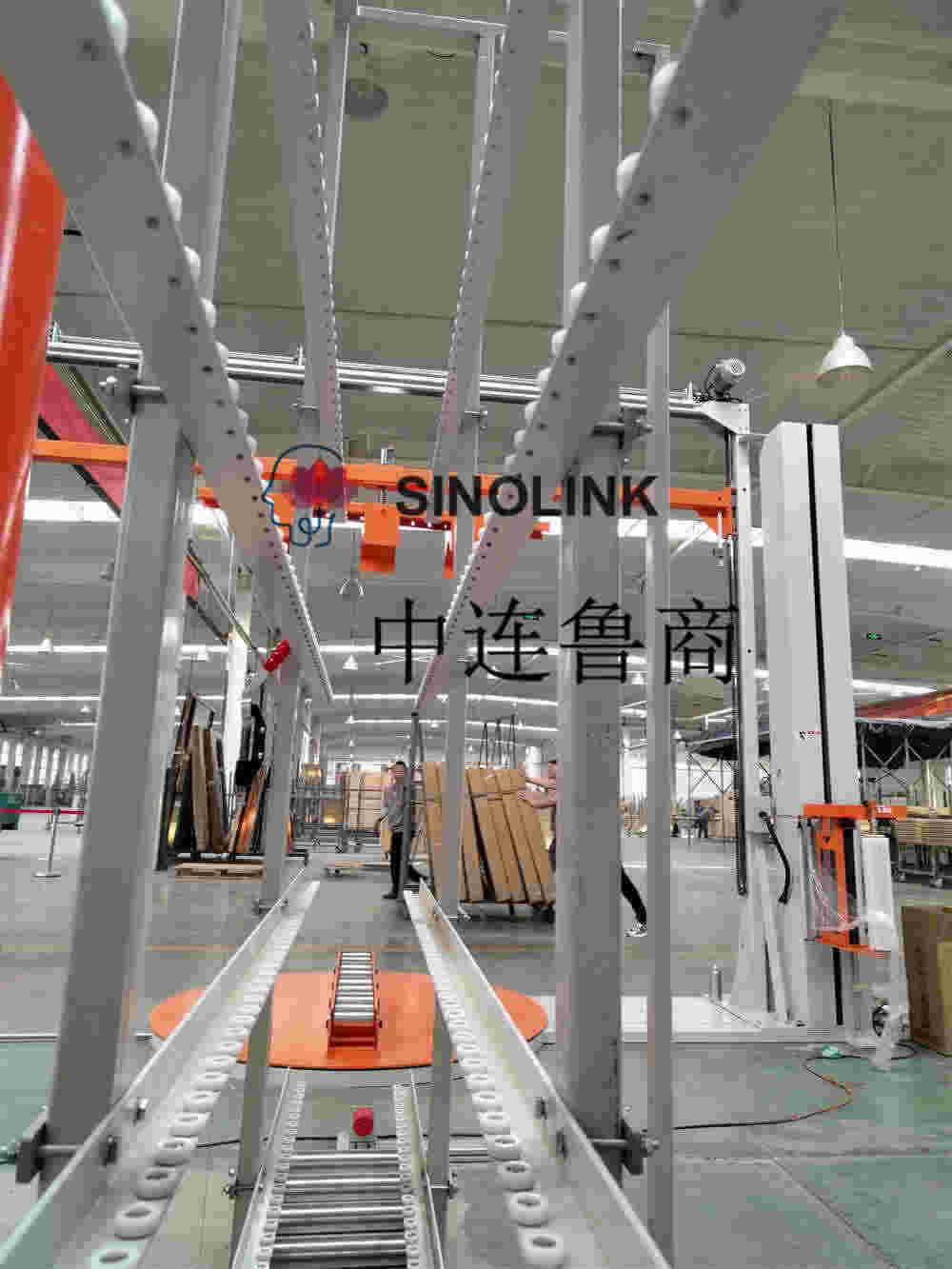

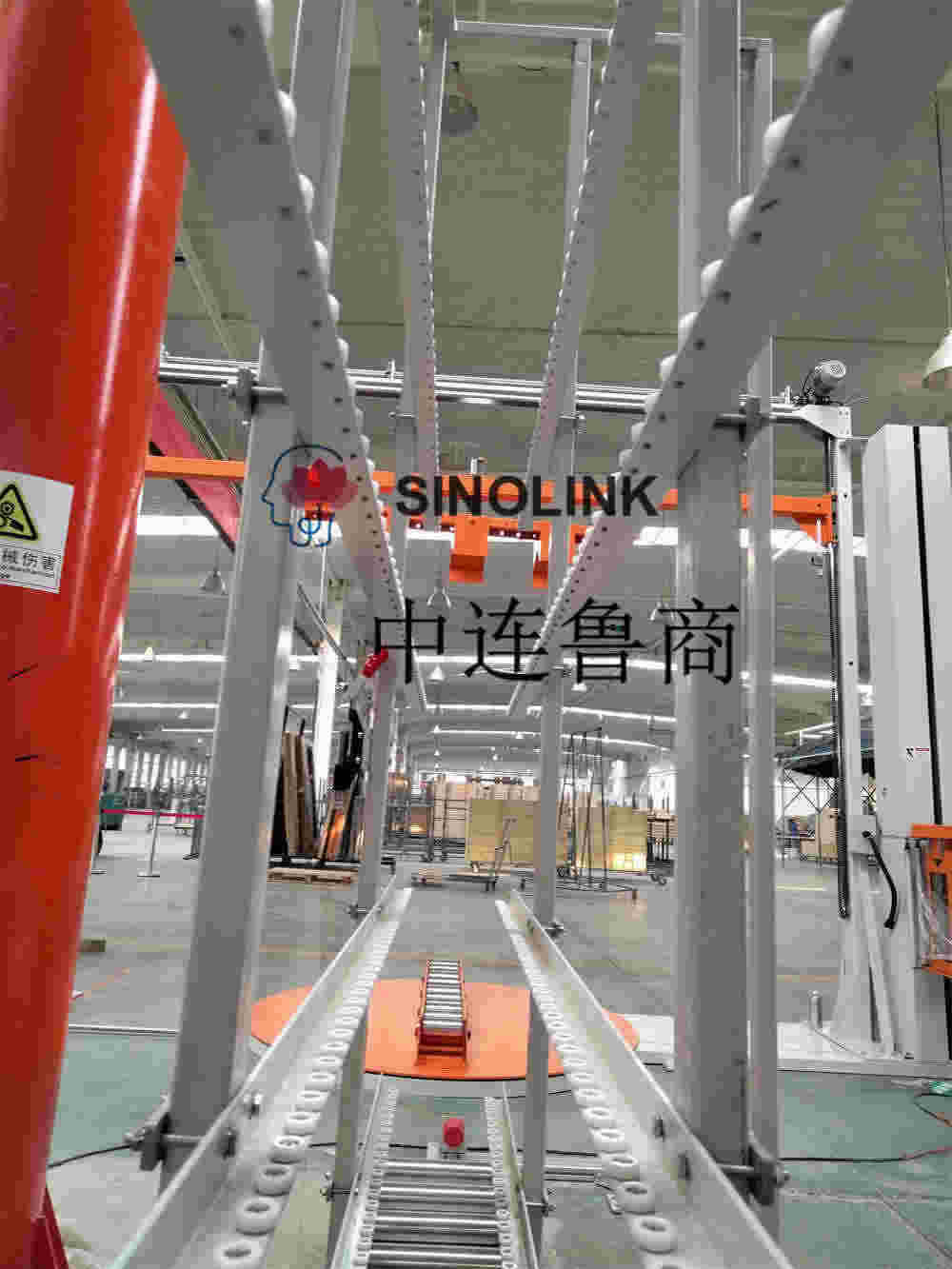

들어오는 연결 및 축복 비전거 컨베이어 라인 :

1.이 장비는 도어와 창문을 와인딩 머신으로 밀리는 데 도움이되는 기능이 있으며 장치의 이름은 비전거 컨베이어 라인 S-3500의 연결과 축복입니다.

2. 와인딩 머신과 함께 사용하십시오

3. 사용 프로세스는 구매를 위해 수동 지원이 필요합니다

장비 설계 편의성 및 기타 요구 사항

1. 발 스위치의 시작 및 일시 정지 장치를 추가하여 수동으로 포장 할 때 작동의 편의성을 용이하게합니다.

2. 장비의 본체의 색상 : RAL9002 (회색 및 흰색) 및 이동식 또는 회전식 부품은 RAL2004 (주황색 빨간색) 보호 색상을 채택합니다.

3. 최적화 또는 개선과 관련된 장비의 다른 측면.

기본 구성 요소 목록비표준 수직 도어 및 창 포장 기계
