자동 클립형 컬러 스틸 타일(프로파일 플레이트) 건축 자재 나무 블록 결속 시스템

공급 범위:

스트래핑 포장 장치(릴링 카 포함)

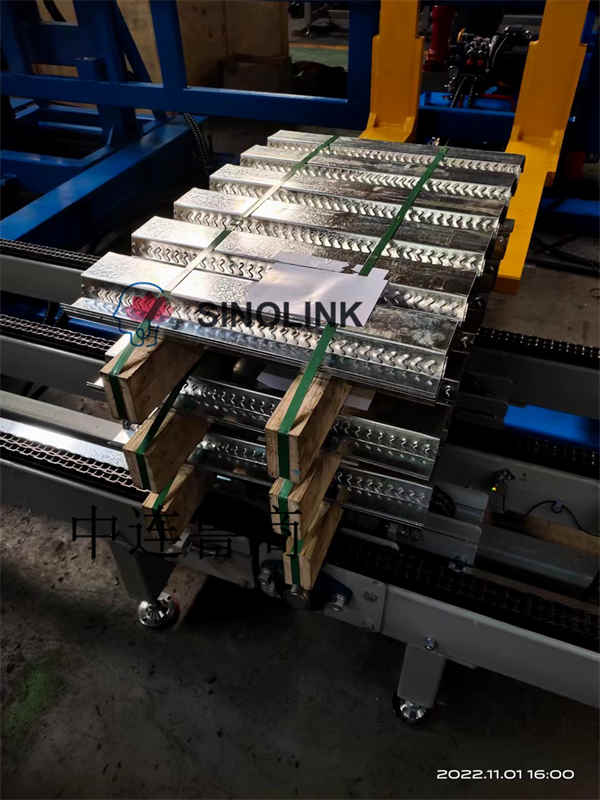

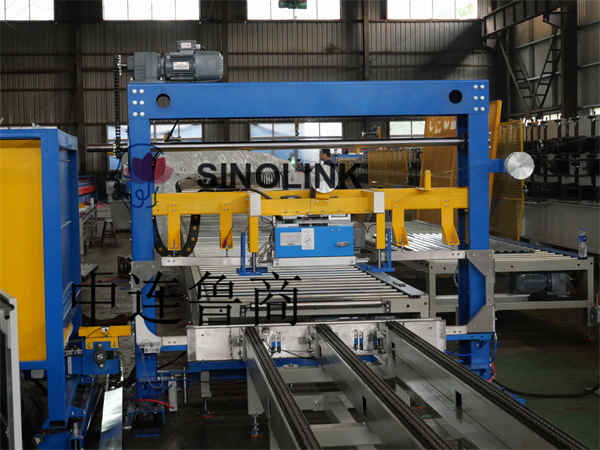

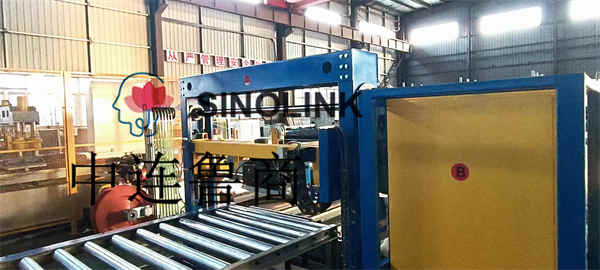

스트래핑 기계는 독일에서 수입한 TITAN(VK10K120-16 전기 다림질 유형) 스트래핑 기계 헤드를 채택합니다. 달아서 결박은 채택됩니다  12.5-15.5mm x 0.6-0.8mm PET 기계용 스트래핑 스트랩. 스트래핑 기계는 풋 바 장치와 함께 작동하여 나무 풋 바 바를 상단 플레이트에 고정합니다. SEW 기어드 모터, 주파수 변환 속도 조절;

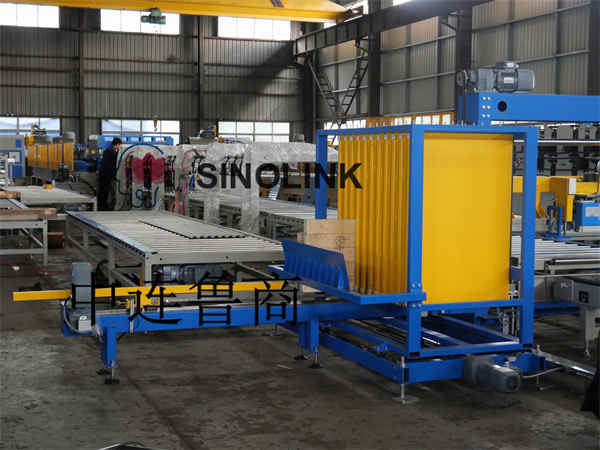

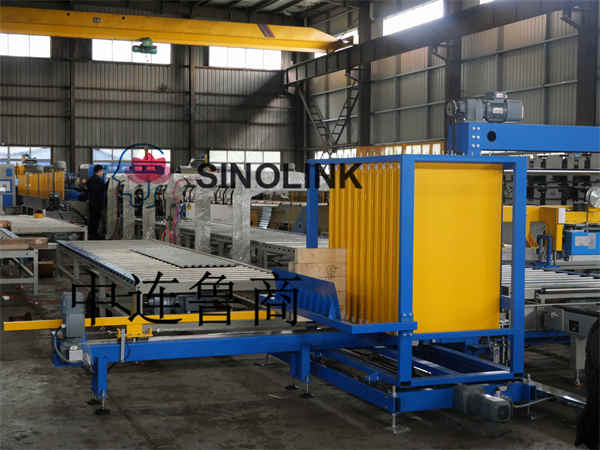

풋바 컨베이어 유닛은 풋바 배치 유닛이 사용하는 컨베이어로, 풋바 스트립을 개스킷 라이브러리에 수동으로 배치하고, 개스킷 컨베이어는 필요한 풋바 스트립을 개스킷 라이브러리에서 차례로 밀어서 풋바 상단 라인으로 운반합니다. 배치 단위. 발 갈비뼈 라이브러리는 이동 가능하며 패드 블록의 유효 개수는 10*10개입니다. 체인 이송 속도 10m/min. SEW 기어드 모터, 주파수 변환 속도 조절;

하단 하단 중간 홈(≥20mm) 너비 50.8mm(20mm 너비 홈 포함), 높이  101.6mm, 길이 1100mm(A)/950mm(B).

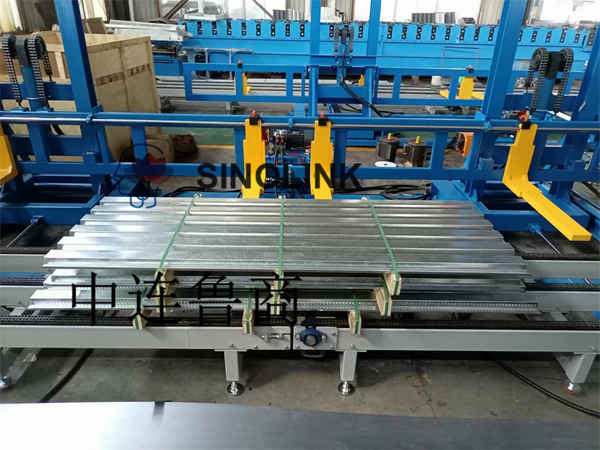

풋 바 배치 장치는 스트래핑 기계와 조정되고 쿠션 블록은 스트래핑 기계가 묶이기 전에 스트래핑 위치에 배치됩니다. 자동 패드 배치 메커니즘의 작동 부분은 모터에 의해 구동되며 속도는 10m/min입니다. SEW 기어모터, 가변 주파수 속도 조절, FESTO 공압 장치;

스트래핑 벨트는 폭 15.5mm, 두께 0.6mm의 PET를 사용하고, 벨트 휠은 20-25kg 사양을 사용하고, 벨트 휠은 전자기 브레이크를 사용하여 관성을 방지하며, 스트래핑 벨트의 일정한 장력을 유지하기 위해 여러 세트의 보관 풀리 세트와 공급 벨트의 고장을 줄입니다. 포장 테이프 롤 교체 시간은 4분 이하입니다.

결속 후 체인 컨베이어 세트:

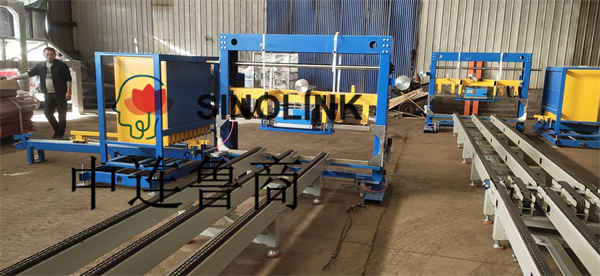

스트래핑 후 체인 컨베이어 그룹은 4열 체인 컨베이어 2세트로 구성되며 체인 컨베이어는 견고한 사각 파이프 용접 프레임을 채택하고 단일 장치의 유효 길이는 6000mm, 유효 폭은 1010mm, 높이는 1010mm입니다. 약 600mm이고 속도는 10m/min이며,

 SEW 기어드 모터, 주파수 변환 속도 조절;

스트래핑 시스템의 주요 구성 요소 구성:

모터 감속기: SEW

주파수 변환기: Siemens/AB/Danfoss

서보 모터: 지멘스

PLC : 시멘스/AB

저전압 전기 제품: 지멘스

근접/광전 스위치: SICK

공압 부품 : FESTO/SMC
