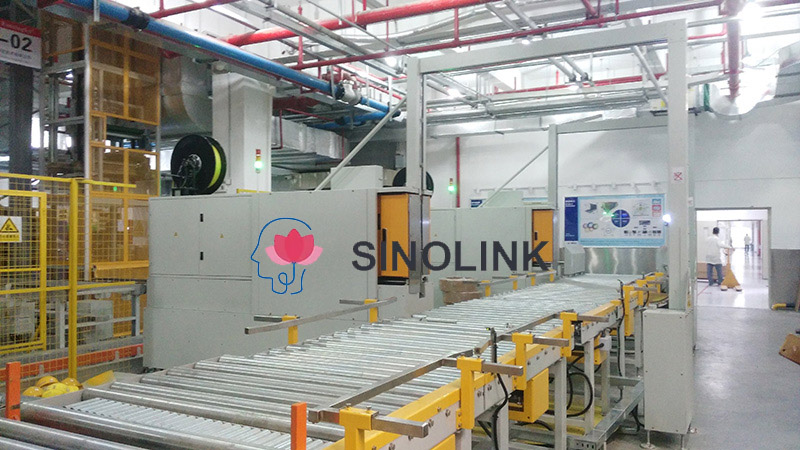

자동 수직 팔레트 달아서 기계

기술 데이터  자동 수직 팔레트 달아서 기계

1.  전원 공급 장치:   3/ N, PE, (중성선 = 적재 용량)(

2.  제어 전압: 24V DC

삼.  전력 등급:  최대 3.0kW

4.  기계의 총 중량: 약. 800~1,000kg

5.  주변 온도 한계:  + 5°C ~ + 35°C

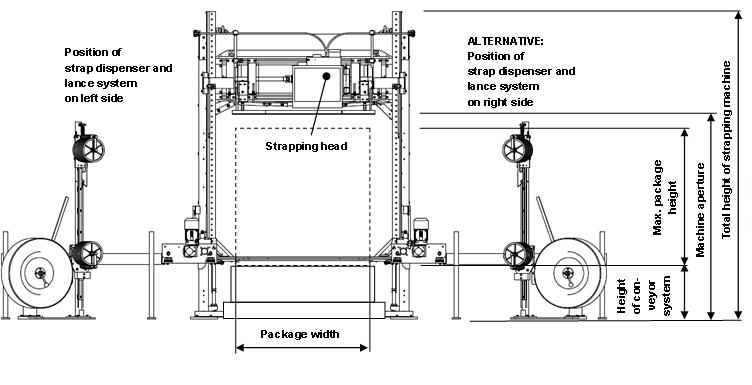

6.  컨베이어 시스템의 높이:  상단 가장자리 롤러/체인 컨베이어 시스템 min. 최대 180mm. 800mm

기술 데이터

작동 순서 :

1.  패키지는 스트래핑 위치로 중앙 집중식으로 운반됩니다.

2.  고객의 제어 시스템에서 수직 결속기로 무전압 신호가 제공됩니다.

삼.  랜스 시스템을 전진시켜 스트랩 트랙(슈트) 프레임을 닫습니다.

4.  스트래핑 헤드가 있는 랙 모듈이 패키지 표면에서 아래쪽으로 이동합니다.  그만큼  스트랩은 트랙 주위에 공급됩니다.

5.   스트래핑 주기가 시작됩니다. 스트랩을 뒤로 당기고, 장력을 가하고, 밀봉하고, 잘라냅니다.  랜스 시스템을 뒤로 이동하여 스트랩 트랙(슈트) 프레임을 엽니다.   스트래핑 헤드가 있는 랙 모듈이 베이스 위치로 다시 이동합니다.

그렇다면 패키지를 다음 결속 위치로 운반하고 결속 절차를 반복하십시오.

프로그램을 완료한 후 기계는 무전압 신호를 컨베이어 제어 시스템으로 다시 보내 기계 밖으로 부하를 운반합니다.

수직 결속기의 일반 데이터

제어판:

위치:  5m 케이블 세트 길이 내에서 자유롭게 선택

치수:  키:  1.060mm, 캐비닛 베이스 포함  1,060

                    너비:    600mm

 깊이:   480mm

규정: VDE 0100/0113, EN 60204, 보호 등급 IP 54에 따름

무전압 신호로 Cyklop 제어 시스템과 인터페이스

PLC:  지멘스 S7

터치패널로 표시되는 기계의 상태

무전압 신호로 제어 시스템과 인터페이스  (2 입력 / 3 출력)

입력:1. 비상 꺼짐, 2채널

 2. 결속기 해제

3. 결속기 시작

출력:  1. 비상 정지, 2채널

2. 스트래핑기의 해제 컨베이어 / 기본 위치

3. 컨베이어 시작 – 스트래핑 진행 완료

4. 일반결함
