자동 링 수평 포장기 포장기

의 기술적인 매개변수  자동 링 수평 포장기 포장기

1. 제품 사양 및 포장 요건

제품 이름: 도어 커버

P 제품 중량: 100kg(최대)

도어 세트 길이: 800mm-4000mm

패킹 폭 140-400mm

포장 높이 90-300mm

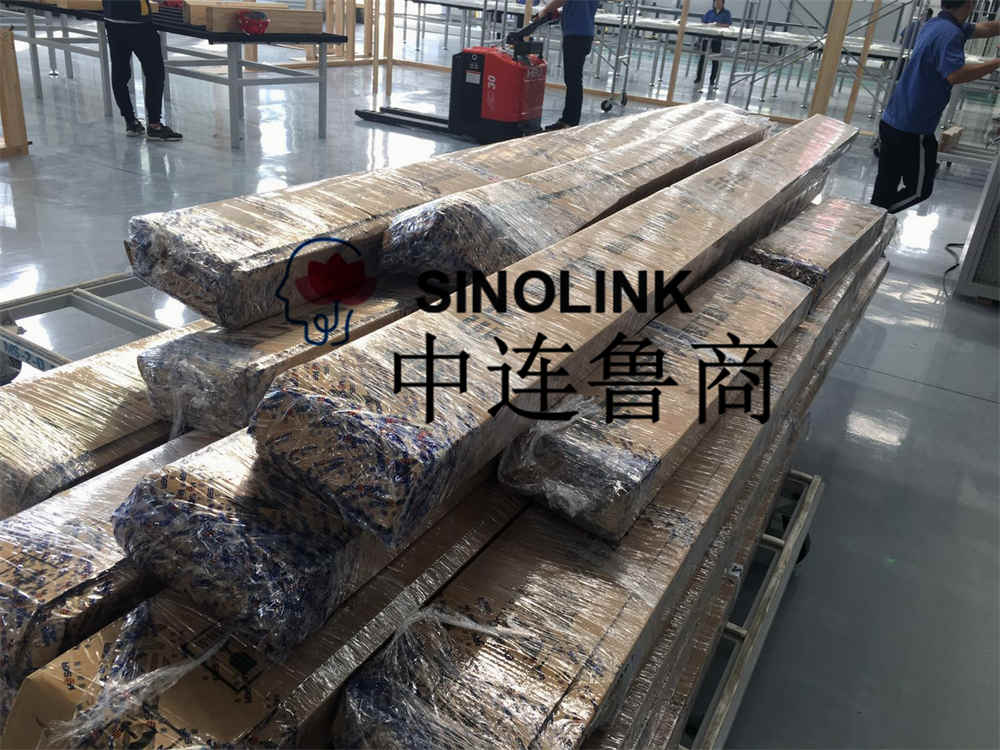

도어슬리브의 가로슬리브와 세로슬리브를 가지런히 쌓아서 감기고, 가로슬리브는 세로슬리브보다 길이가 짧기 때문에 가로슬리브와 세로슬리브의 머리끝을 잘 맞춰서 권취(고객사 사이트 참조) 사진).

2. 포장재

고정 크기 포장 필름 사용

LLDPE 스트레치 필름

두께: 20-30μm 필름 폭: 250mm(고정 크기)

종이 튜브 내경: 76.2mm 필름 롤의 최대 외경: 240mm

공급범위  포장기, 래퍼 포장기, 래퍼 기계

1. 본체(1세트)

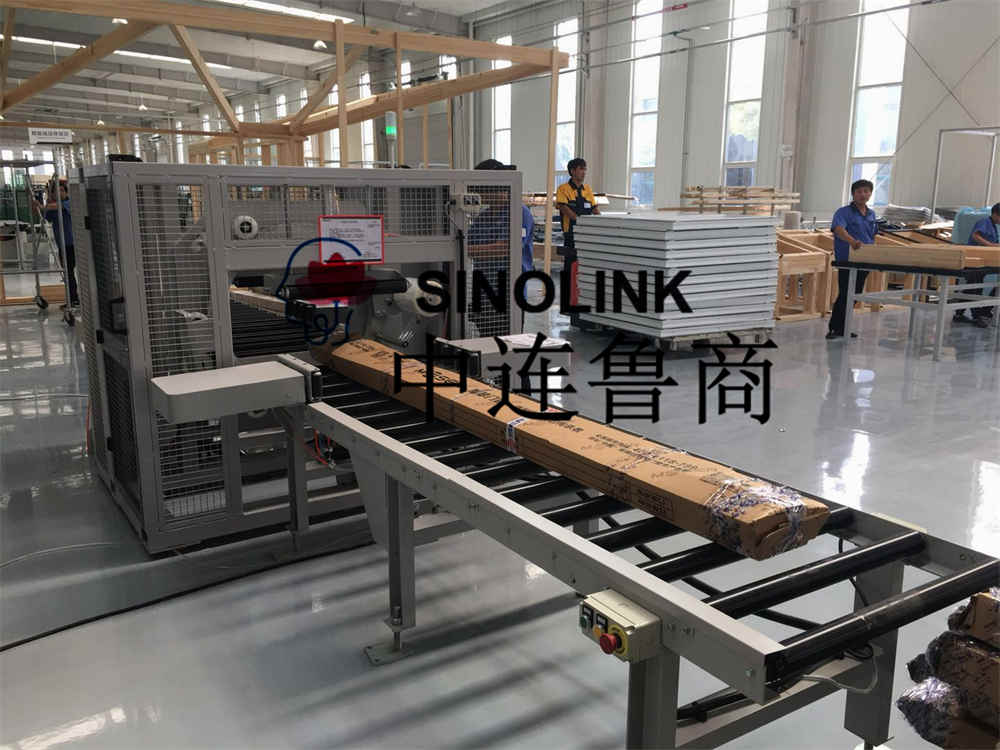

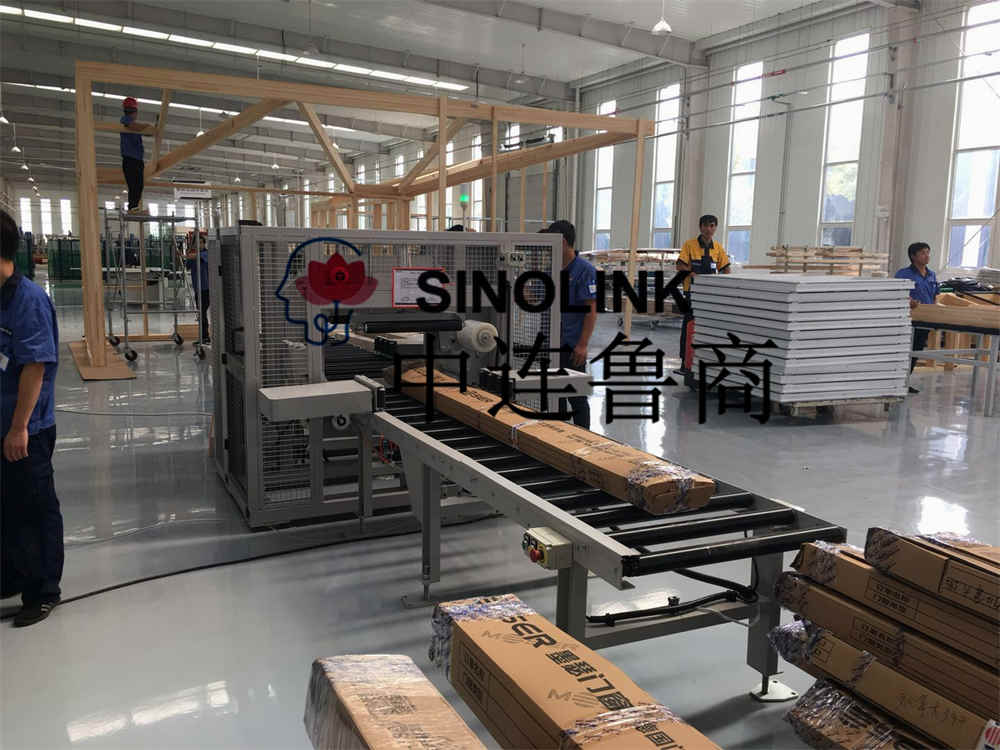

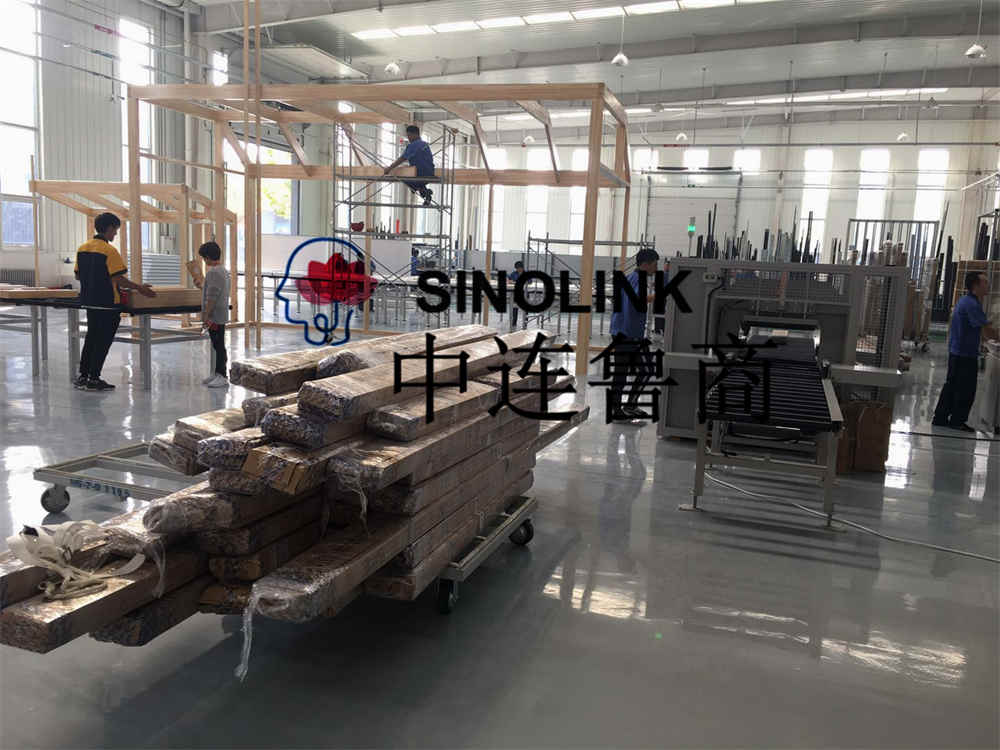

장비: 자동 수평 와인딩 포장기

주요 제조 재료: Q235 프로파일

스위블 사양:

회전 링 내경: 800mm

회전 속도: 25-35rpm(주파수 변환 속도 조절)

전원 공급 장치: 380V/50HZ

로터리 링 드라이브 기어드 모터: Tongyu 전송

공압 하향 및 측면 압력 장치:

입고되는 상품의 저압 및 측면 압력 담합에 사용되어 상품의 안정적인 운송에 편리합니다.

공압 상단 실린더: FESTO 또는 SMC

하향 압력 및 측면 압력 행정: 기술 부서의 설계에 따름

하향식 압력 및 측면 압력은 복열 구동 롤러를 사용하여 물품을 한 세트로 가져오고 내보내어 재료를 고정하고 재료를 원활하게 운반할 수 있도록 합니다.

멤브레인 랙 장치:

고정 사양 250mm 포장 필름 사용;

기계적 저항 스트레칭 필름 프레임, 장력은 기계적으로 조정 가능합니다.

도어 슬리브의 모든 와인딩 기능을 충족할 수 있습니다.

자동 막 파괴 장치:

권취가 완료되면 특수 설계된 상부 필름 절단 장치가 필름을 자동으로 절단하고 멤브레인 헤드를 고정합니다.

공압식 커터를 사용하여 필름을 절단합니다.

공압 부품 사용: FESTO 또는 SMC

공기 소비량: 1000ml 기압: 0.4-0.6MPa

2. 감기 롤러 컨베이어 (2 세트)

컨베이어 라인 속도: 5-7m/min(주파수 변환 속도 조절)

컨베이어 표면 높이: 900mm

컨베이어 길이: 3000mm×2

운반은 롤러 컨베이어를 사용하여 수행됩니다.

컨베이어 폭: 500mm

롤러는 부드러운 고무로 덮여 있으며 롤러 사양은 실제 설계에 따릅니다

컨베이어 기어드 모터: Tongyu 전송

컨베이어 컨베이어 이송 속도는 주파수 변환에서 조정 가능합니다.

3. 컨베이어 사이드 롤러(2세트)

사이드 롤러는 부드러운 고무로 코팅되어 있습니다.

측면 롤러는 컨베이어 롤러 사이의 틈에서 돌출되어 와인딩 및 운반 중에 도어 슬리브를 조이는 데 도움이 됩니다.

컨베이어 롤러 틈 사이에 사이드 롤러가 설치되어 있습니다.

공압식 조정, 입고 및 출고 상품 자동 감지 및 조치

공압 부품: FESTO 또는 SMC

4. 제어 시스템 및 장비 성능

PLC 프로그래밍 가능 제어; PLC 입력 포트는 8점으로 예약되어 있습니다.

장비에는 두 가지 기능이 있습니다: 수동 및 자동 시작, 무료 전환, 발 스위치를 사용하여 시작하는 수동 시작;

터치 스크린 작동, 간단하고 명확한 작동, 디지털 매개 변수 설정, 자동 오류 진단 기능 포함;

드라이브 모터 주파수 변환 속도 조절;

광전 스위치는 작동 중인 화물의 위치를 ​​자동으로 감지합니다.

서로 다른 사양의 원통형 제품을 완전히 둘러싸는 수평 와인딩이 가능한 독특한 프로그램 제어;

5.  전기 제어 시스템 세부 정보

자세한 내용은 언제든지 문의하십시오. 우리는 귀하에게 가장 이상적인 계획을 추천할 수 있도록 최선을 다할 것입니다.
