자동 탑 플레이트 데카르트 좌표 매니퓰레이터

전체 요구 사항 자동 탑 플레이트 데카르트 좌표 매니퓰레이터

1. 공작물의 2차원 자동 핸들링을 수행할 수 있는 2축 데카르트 좌표 핸들링 로봇을 설계합니다.

2. 로봇은 truss type, single Z축 구조를 채택하고, claw 형태로 fixture를 고정한다.

3. 단일 공작물 사양: 직경 230mm, 폭 1000mm, 무게 60kg.

4. 2축 핸들링 로봇은 지정된 시간 내에 핸들링 작업을 완료해야 합니다.

지금 연락 이메일 전화 왓츠앱

제품 세부 정보

기술 솔루션 자동 탑 플레이트 데카르트 좌표 매니퓰레이터

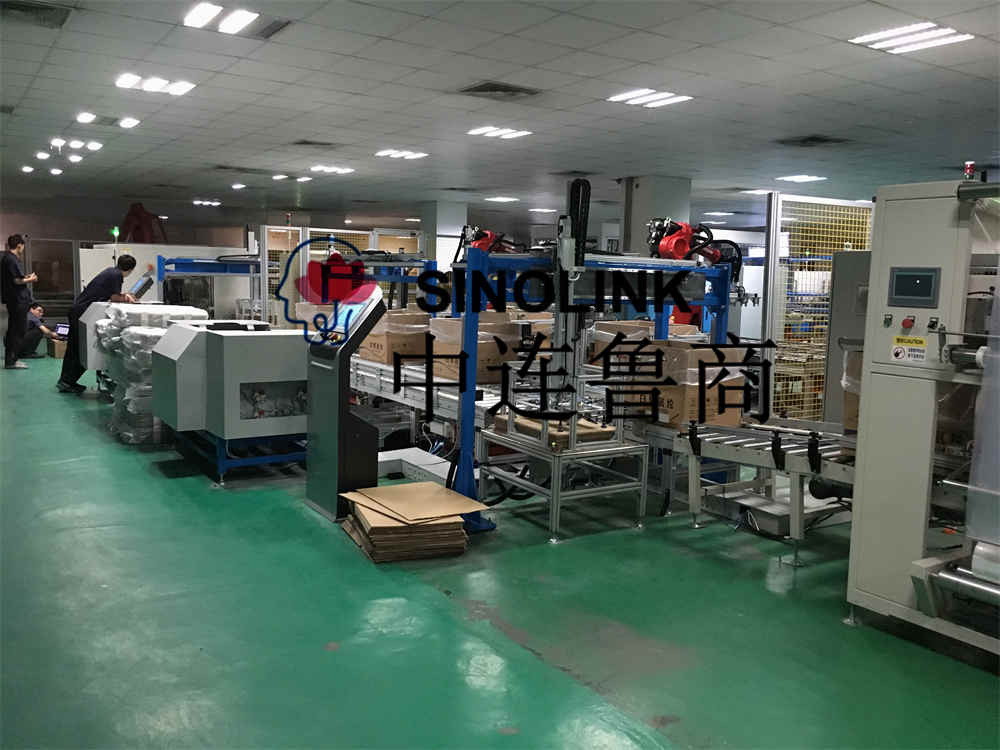

그림 1은 권장되는 2축 핸들링 로봇 솔루션의 전체 레이아웃입니다. 포함된 주요 부분은 다음과 같습니다.

1. 2축 핸들링 로봇.

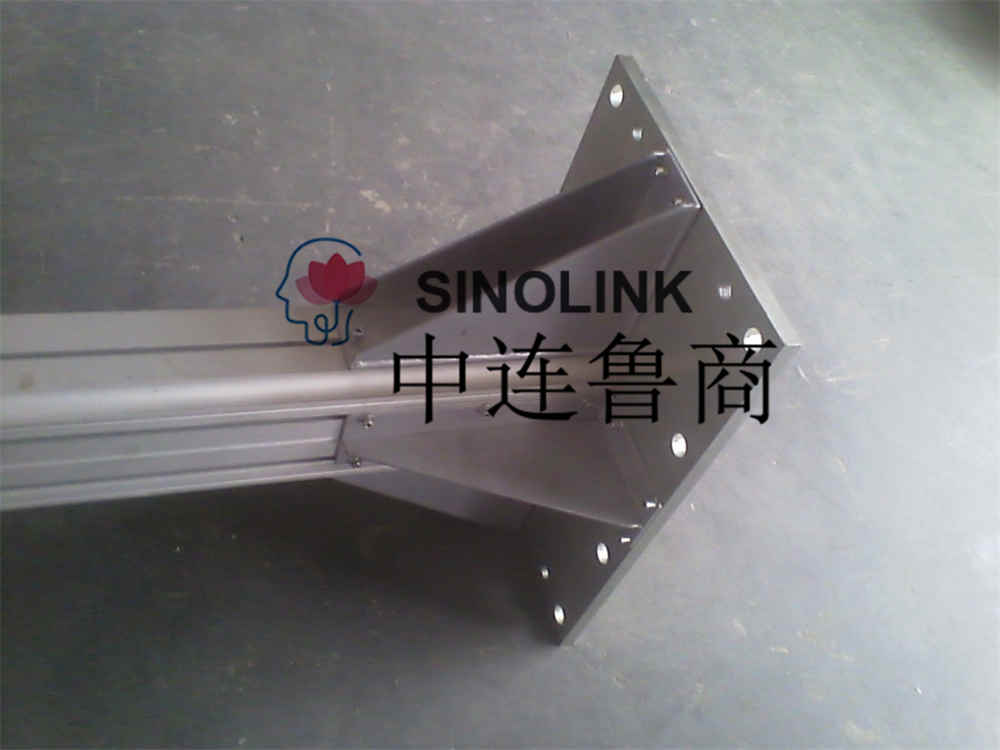

2. 로봇 베이스 및 브래킷.

3. 로봇 제어 시스템 및 전기 박스 등

4. 로봇 안전 보호망 등

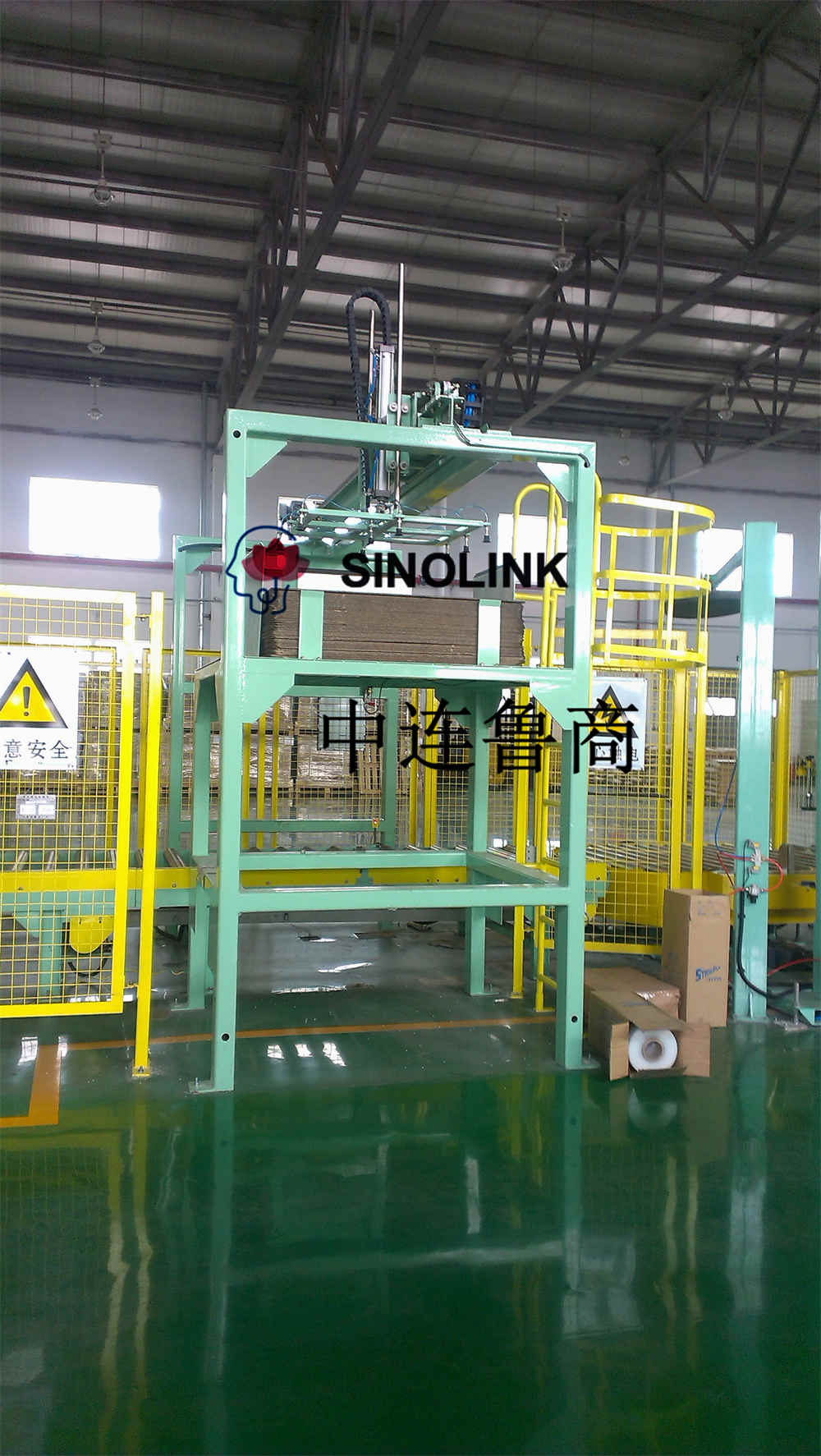

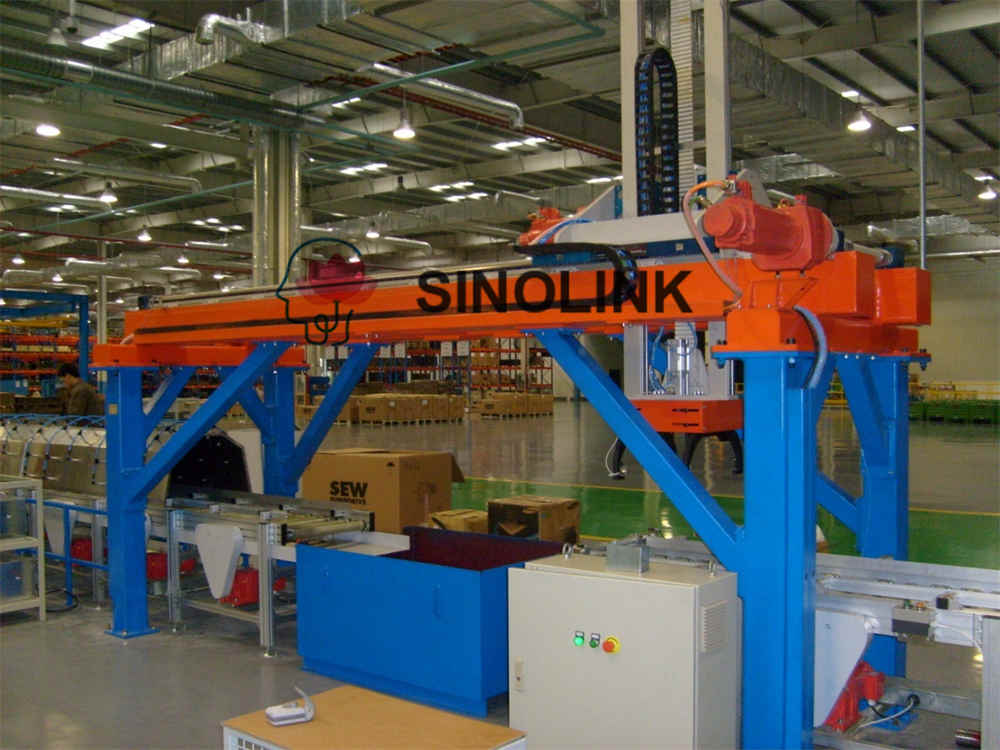

로봇의 X축 및 Z축 정의는 그림 1에 나와 있으며 그리퍼 메커니즘을 설계해야 합니다. 이 계획은 예비 계획일 뿐이며 양측의 추가 논의와 실증을 거쳐 수정 및 개선되어야 합니다. 최종 디자인은 양 당사자가 만족할 때까지 귀사에서 디자인됩니다. 그림 2는 참고용 과거 사례를 보여줍니다.

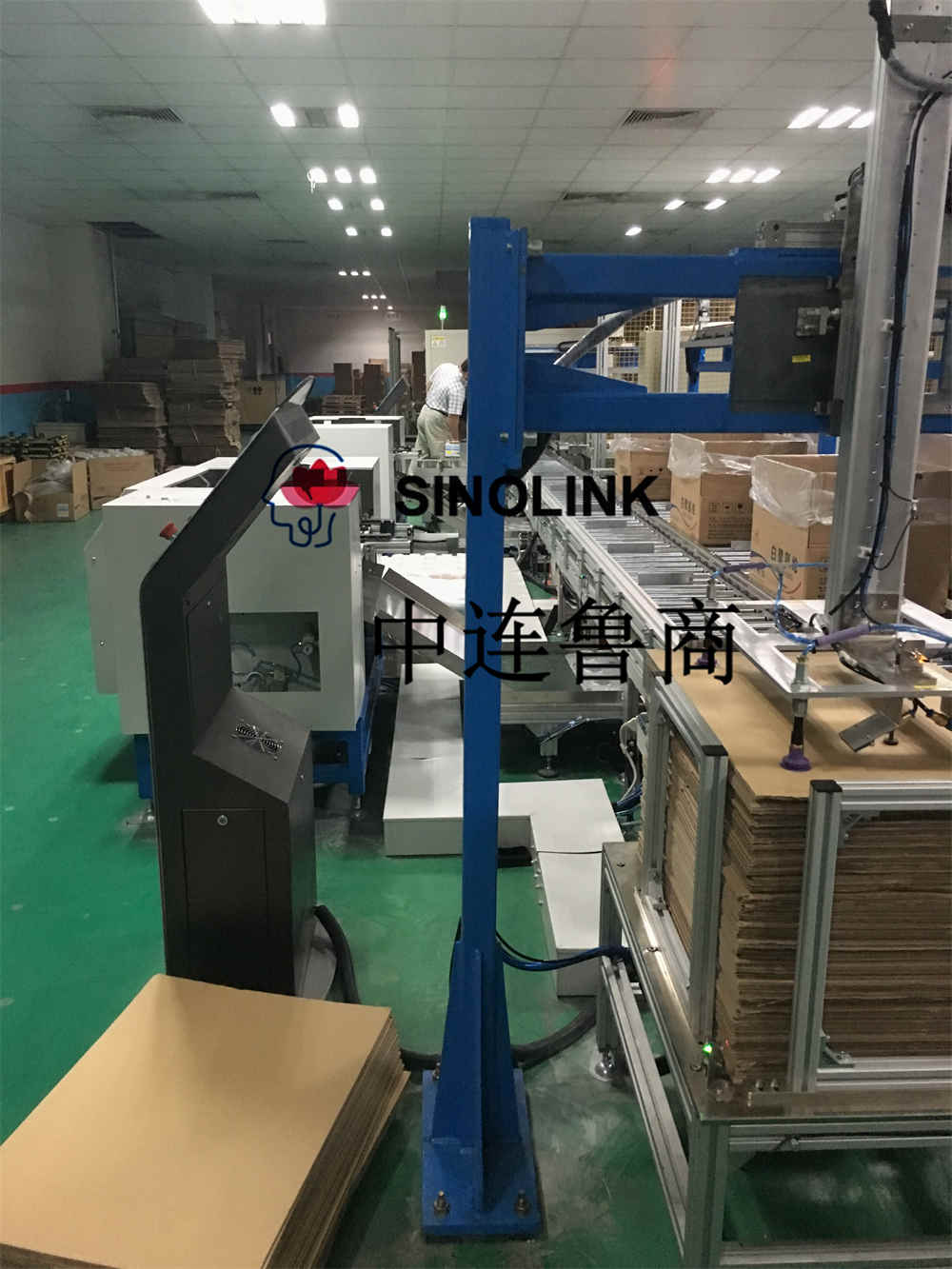

로봇의 주요 부품 소개

1. 로봇의 X축:

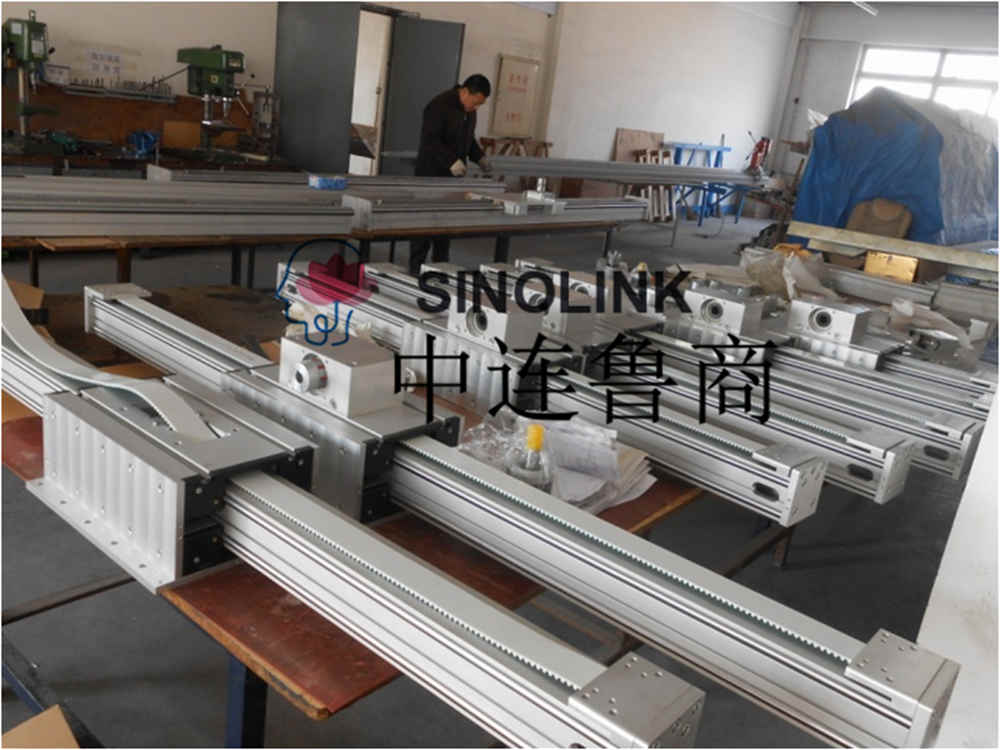

부하 전달을 위해 정밀 톱니 벨트 드라이브를 사용하는 선형 모션 장치를 X축으로 사용합니다. 단독으로 사용하거나 두 개의 갠트리 전송 선형 모션 장치와 병렬로 사용할 수 있습니다. 선형 운동 장치는 평면에 고정되어 있으며 슬라이더 모션 모터는 움직이지 않으므로 평면에서 장거리 이동에 사용할 수 있습니다.

두 개의 공유 로봇이 앞뒤로 움직입니다. 스트로크: 6000mm

상하로 이동하는 2대의 공유 로봇 스트로크: 500mm

단일 로봇의 전후 이동 스트로크: 3000mm

상하로 이동하는 2대의 공유 로봇 스트로크: 500mm

전방 및 후방 운동: 모터 구동, 구동 모터 전력 1.5kw

상하 운동: 모터 구동, 구동 모터 동력 1.5kw

2. 로봇 Z축 체계:

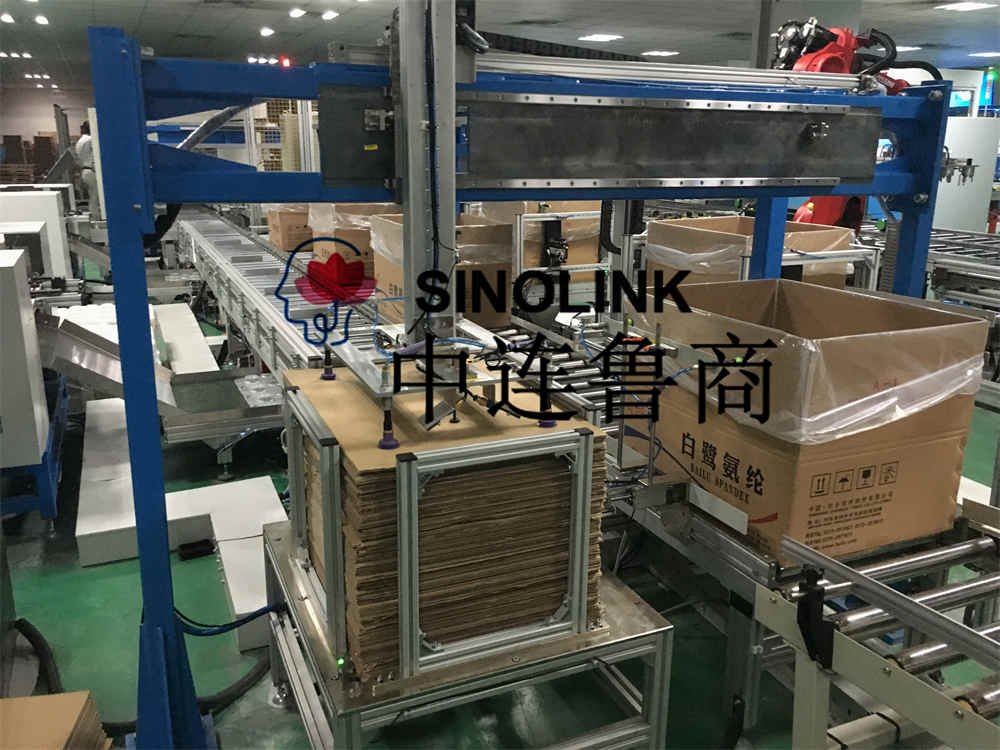

Z축은 회전축이 있는 직선 운동 장치, 두 개의 선형 가이드 가이드, 정밀 동기식 벨트 드라이브를 채택하고 단일 표준 슬라이드가 있는 Z축의 특정 매개변수는 X축과 동일합니다. 실제 다이어그램은 그림 4에 나와 있습니다. 서보 모터는 홀딩 브레이크가 있는 AC 서보 모터입니다.
