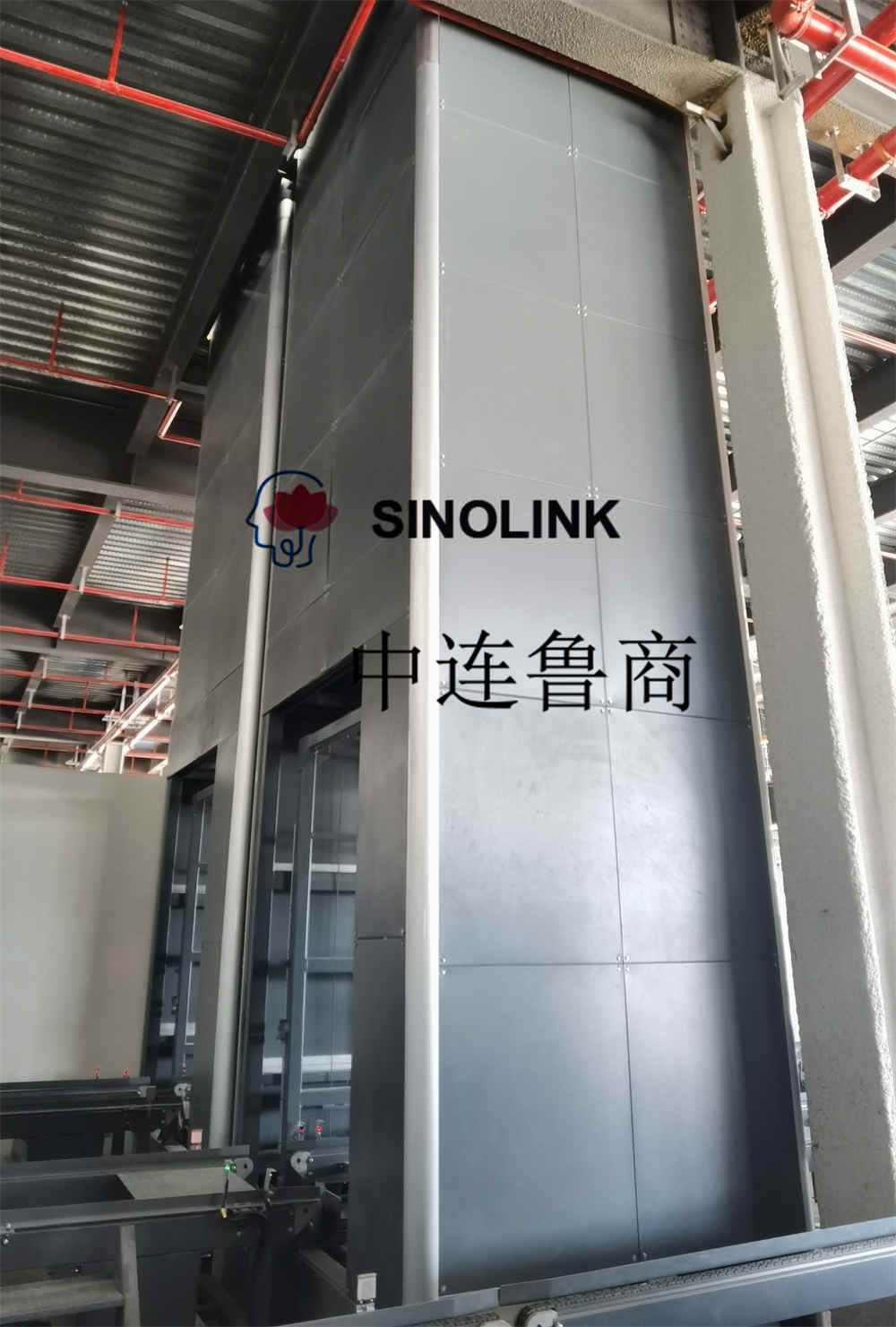

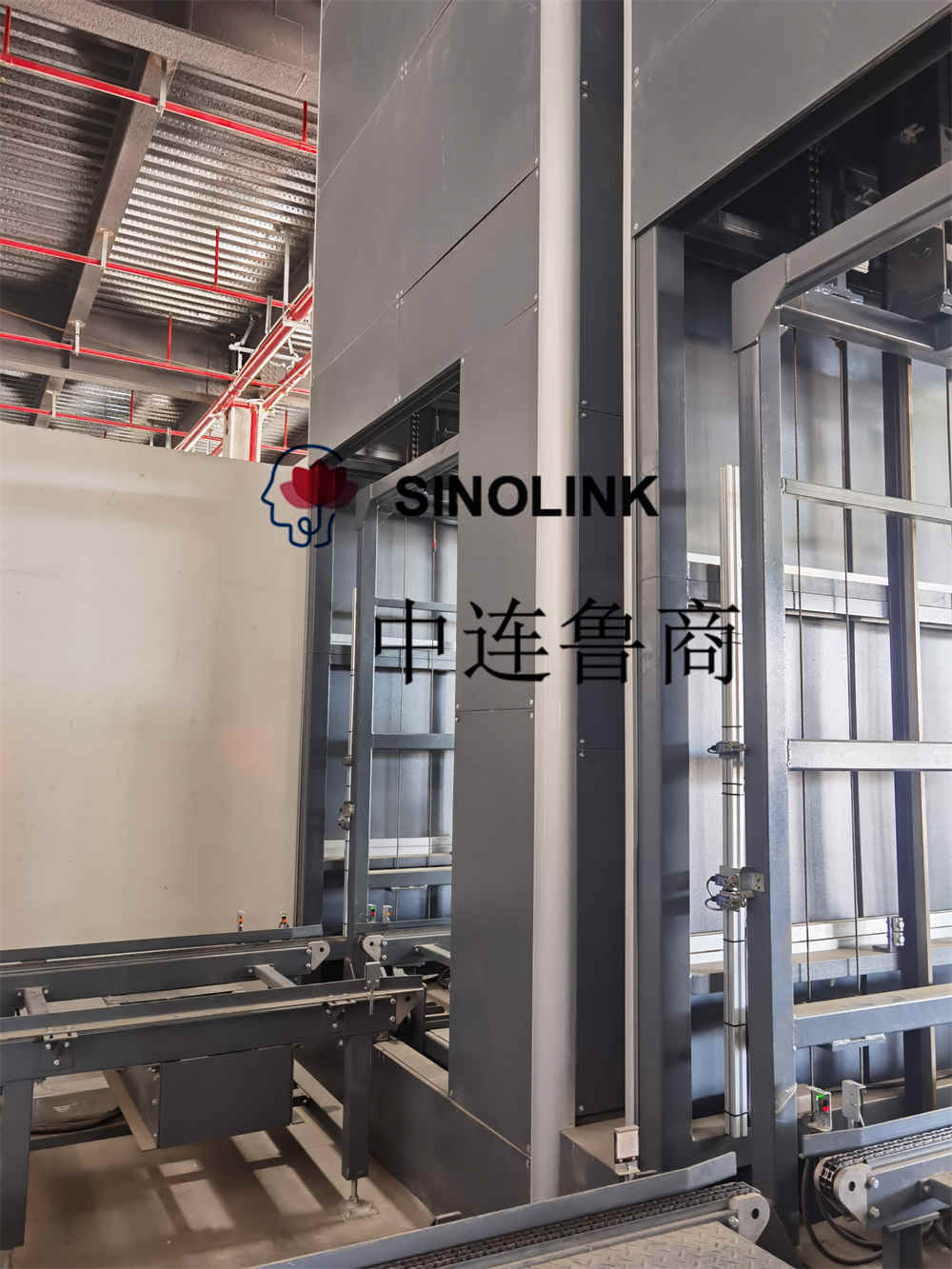

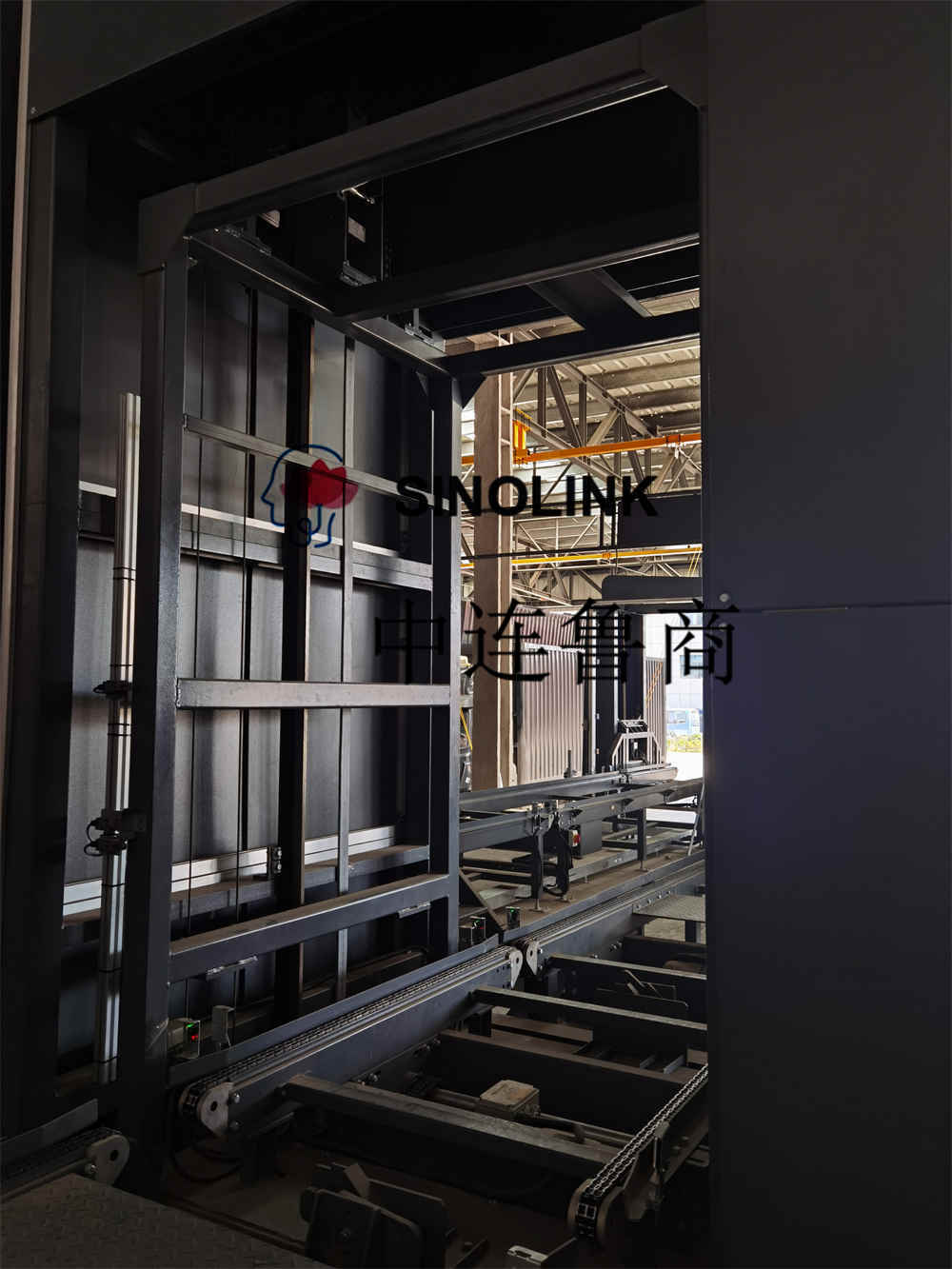

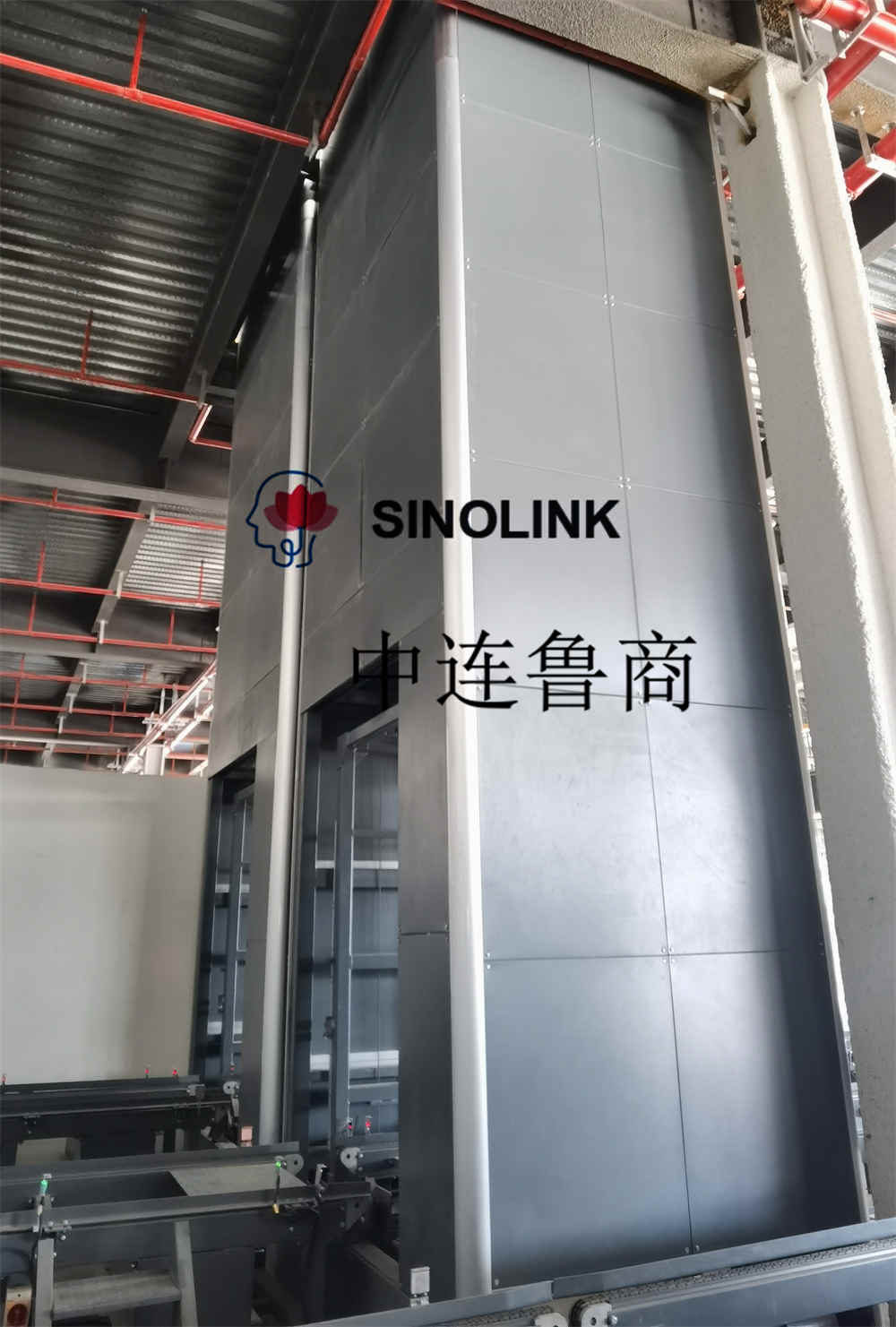

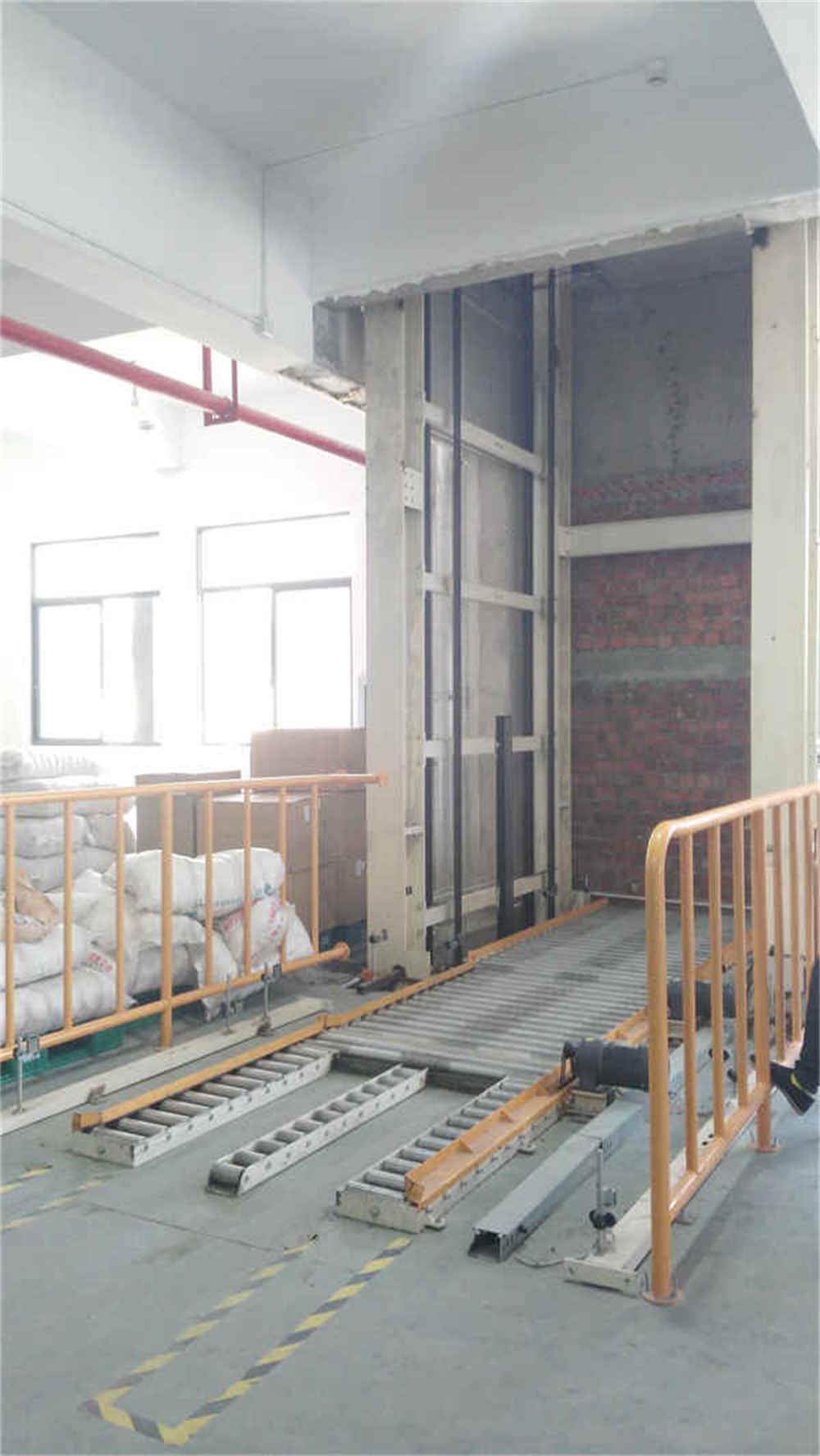

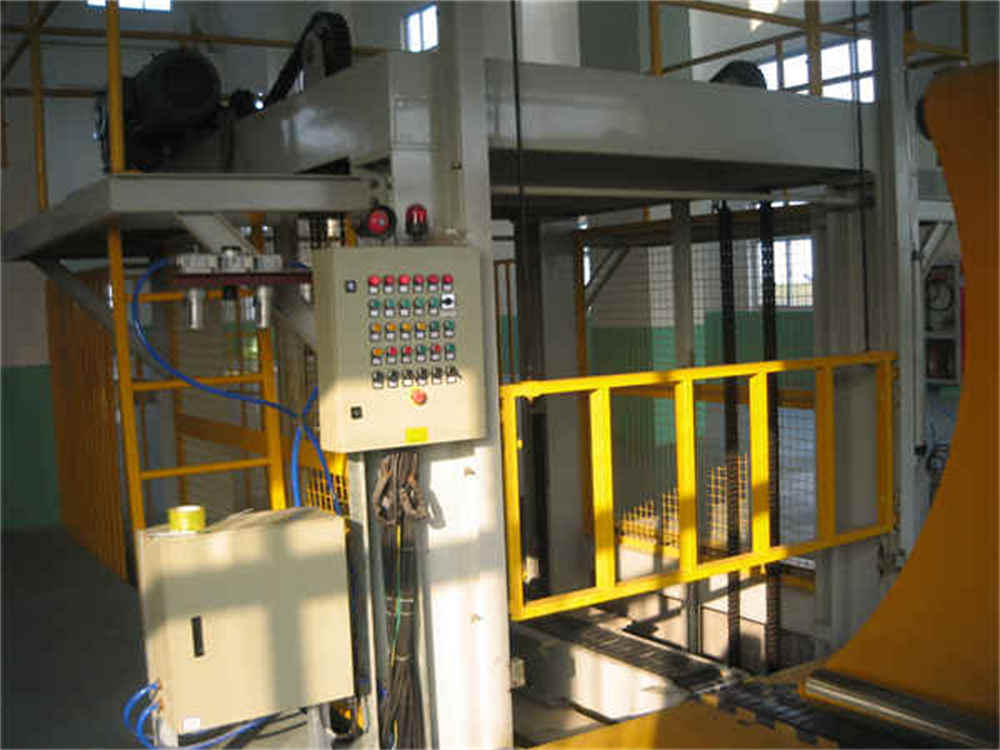

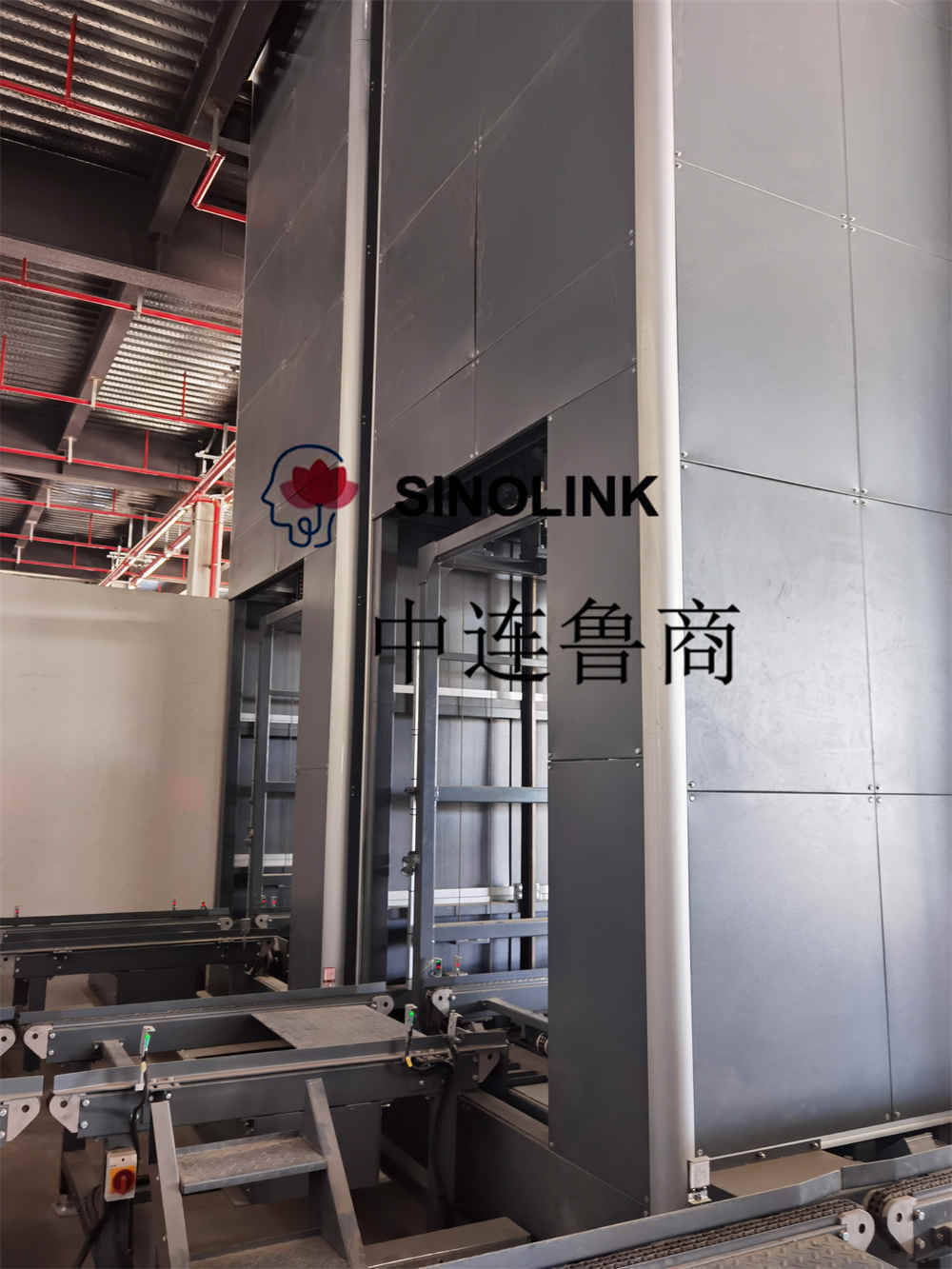

완전 자동 무인 중하 중 수직 리프팅 컨베이어

기술 사양 및 요구 사항:

1) 기술 매개변수 표:

순번, 장비명, 성능, 수량

1. 수직 컨베이어 기계 내하중: 2T;

효율성 증가: 시간당 60회;

드는 속도: 24m/min;

전체적인 힘: 9KW 4 세트

2. 인바운드 및 아웃바운드 컨베이어의 적재 능력: 2000Kg;

운반 속도: 140mm/s;

컨베이어 길이: 2000mm;

컨베이어 라인의 높이는 650mm(+50)입니다.

롤러 직경: 89mm;

롤러 간격: 127mm;

감속기 동력 : 0.75KW 12세트

2) 장비 요구 사항:

전체 요구 사항:

1. 품목규격 : 팔레트 (L1400 *W1200 *H150) mm (양방향 요구사항 충족 가능) 팔레트 및 화물 (L1500-1550 *W1300-1350 *H2000) mm

2. 상품의 무게: 1.0T

3. 기계 부하: 2T

4. 효율성 증대: 시간당 60회(예: 분당 화물 1회 배송)

5. 리프팅 속도: 24m/분(0.4m/s)

6. 전체적인 기계의 힘: 9KW

7. 전체 기계 중량: 15톤

8. 작동 전압: 380VAC/3상 5-wire/50Hz

삼). 수직 컨베이어 호스트

1. 수직 운반은 체인 리프팅을 채택하고 가변 주파수 속도 조절, 가변 속도 시작 및 가변 속도 정지 설계를 채택하여 장비의 원활한 작동을 보장할 수 있습니다.

2. 설치하게 쉬운 H 강철 구조물 디자인, 강한 적응성;

3. 서스펜션 박스와 균형추의 조합, 4개의 서스펜션 체인과 2개의 가이드웨이의 조합은 상품의 원활한 리프팅, 낮은 에너지 소비 및 고효율을 보장합니다.

4. 기어 감속기와 주파수 변환기의 속도 조절은 장비가 높은 전력과 넓은 범위의 속도 변경으로 조정하고 원활하게 시작 및 정지할 수 있도록 합니다.

5. 브레이크 모터는 브레이크에 사용되며 근접 스위치는 리미트 스위치를 감속하고 리미트 스위치를 정지시키는 데 사용되어 기계의 안전성을 크게 향상시킵니다.

6. 제동이 있는 SEW 수직 감속기가 전송용으로 선택되었습니다. 성능은 매우 안정적입니다. 뛰어난 제동 성능으로 수직 컨베이어가 비상 상황에서 어느 위치에서나 정지할 수 있습니다.

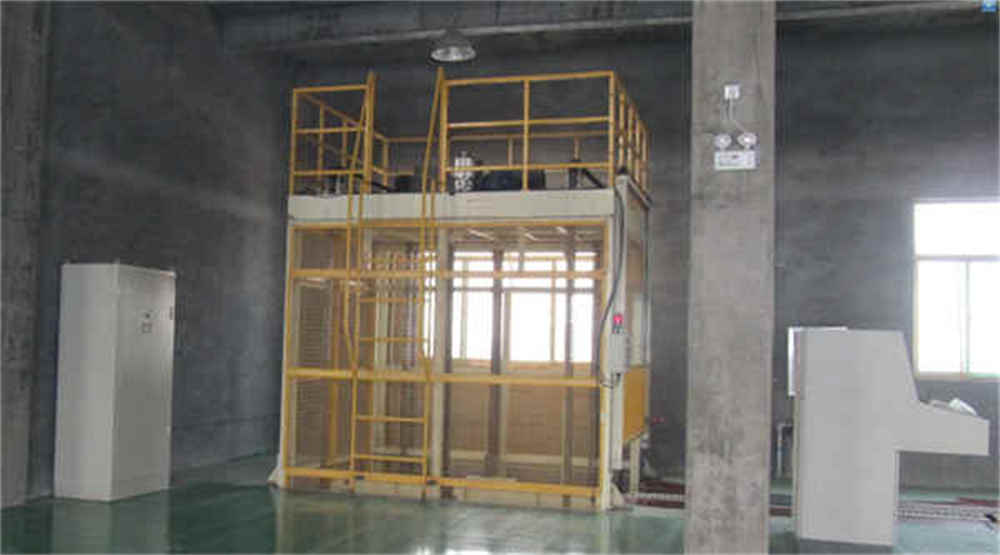

4). 에스컬레이터 부품 점검

1. 오르막 사다리 유지는 사람들이 수직 컨베이어의 상단으로 오르기에 편리합니다.

2. 오르막 사다리는 2000mm 높이에 울타리를 쳐야 합니다.

3. 정밀검사 난간은 정상에 있는 정밀검사 인원의 안전을 효과적으로 보호할 수 있습니다.

4. 가드레일 하단에는 200mm 높이의 안전보호판을 설치하여 이물질의 낙하를 방지하여야 한다.

5. 오버홀 플랫폼의 전달축 부분에는 실드가 필요합니다.

6. 유지 보수 플랫폼은 유지 보수 담당자가 서서 걸을 때 편리합니다.

7. 표면 살포

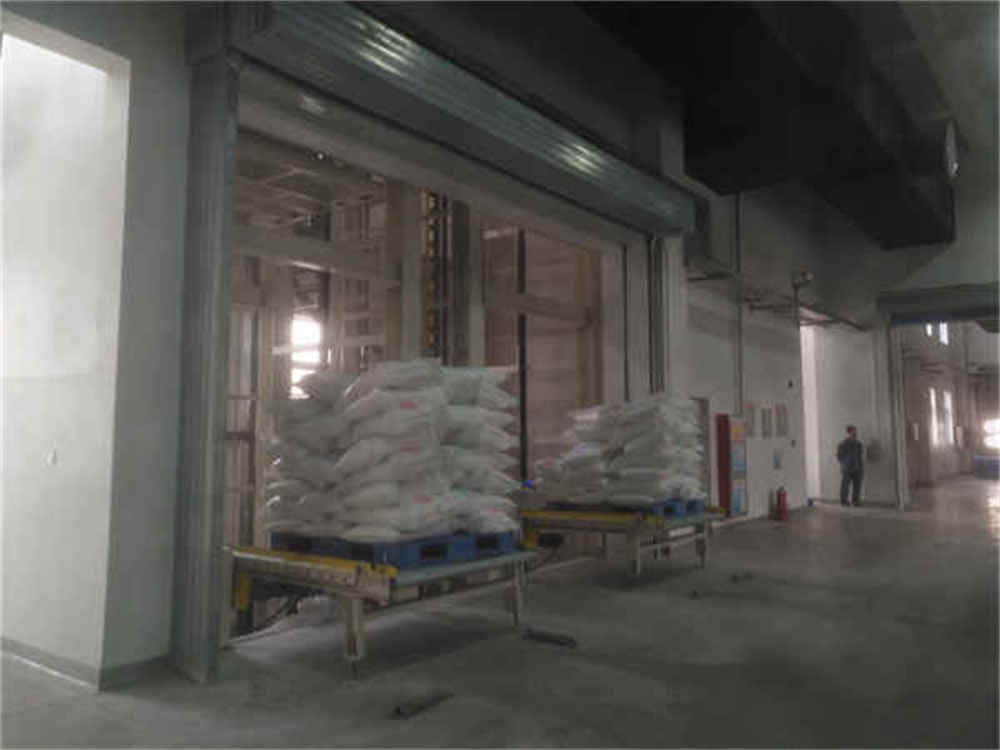

5). 롤러 컨베이어 라인

1. 베어링 용량: 2000Kg, 완제품 운반에 사용

서스펜션 케이지의 컨베이어를 포함한 2, 12 세트의 컨베이어

3. 운반 속도: 140mm/s(가변 주파수 조정 가능)

4. 컨베이어 롤러의 유효 폭: 1500mm(크기는 화물 운송 요구 사항을 충족해야 함)

5. 외부 컨베이어 길이: 2000mm(크기는 화물 운송 요구 사항을 충족해야 함)

6. 컨베이어 라인 높이: 650mm(+50)

1. 롤러 직경: 89mm

2. 롤러 간격: 127mm(최종 설계 기준)

3. 감속 모터 전력: 0.75KW

4. 롤러 컨베이어 프레임 재질: 탄소강 살포

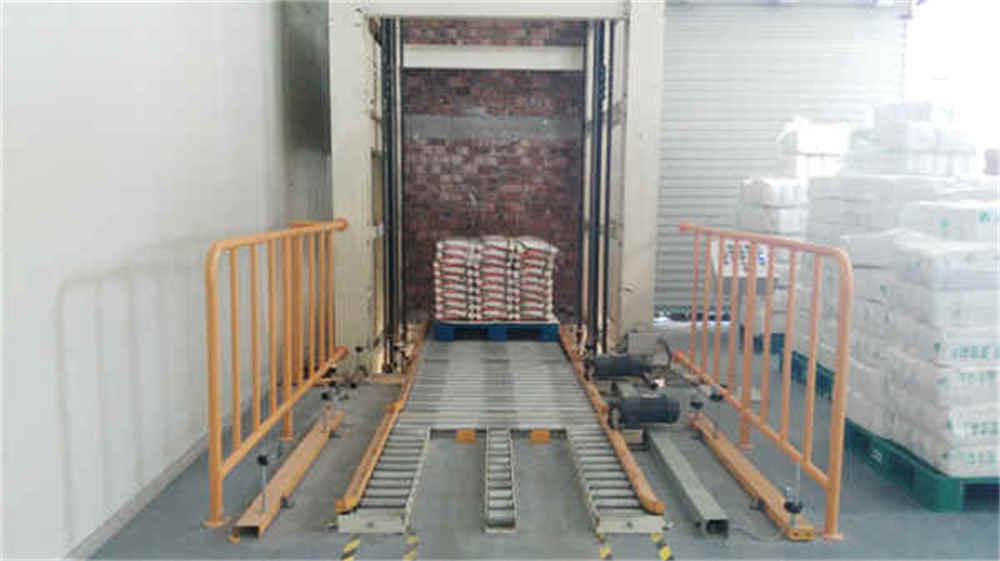

6). 안전 난간 및 열린 울타리

1. 개구부와 장비 사이의 틈에서 사람이 떨어지는 것을 방지하기 위해 2층 지상 컨베이어 포트에 안전 난간을 설치합니다.

2. 개방형 인클로저는 개구부와 장비 사이의 틈에서 떨어지는 파편을 방지하기 위해 1개 또는 2개의 바닥 개구부에 설치됩니다. 인클로저 높이는 100mm입니다.

7). 재료 수직 컨베이어의 자동 제어 시스템

1. PLC 프로그래머블 컨트롤러를 사용하여 제어;

2. 작동 상태의 터치 스크린 제어, 강력한 실시간 표시, 자동 오류 경고 및 경보 기능, 안전 연동, 보호 장치;

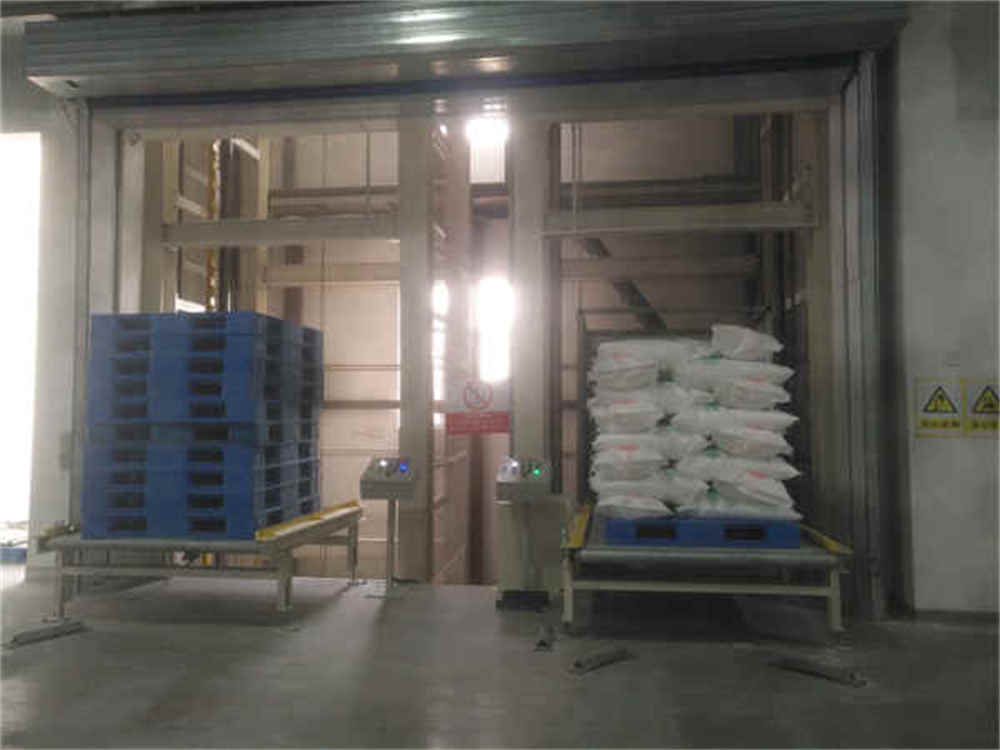

3. 각 제어 시스템은 수직 컨베이어의 수동 제어를 위해 수직 컨베이어 프레임의 1층과 2층에 각각 2개의 필드 컨트롤 박스가 설치되어 있습니다.

4. 각 제어 시스템에는 1층과 2층에 각각 알람 기능과 호출 프롬프트 기능이 있는 두 개의 알람이 있습니다.

필드 버튼 제어, 메인 모터 가변 주파수 속도 조절, 스트로크 스위치 및 카운팅 센서 스트로크 제어, 느린 가속 및 감속 제어 시작 및 중지, 스트로크 스위치 및 카운터 이중 제어;

5. 각 장비 출입구에는 지게차 운전자가 상품 진입을 원격으로 제어할 수 있는 원격 제어 장치가 장착되어 있습니다.

8). 제어 캐비닛의 구성 테이블

1. PLC Siemens(당사 A의 자동 제어 요구 사항에 따라 예약됨)

2. 주파수 변환기 슈나이더

3. 터치스크린 지멘스

4, 광전 스위치 Bonner

5. 근접 스위치

6. 저전압 전기기기의 슈나이더

7. 리미트 스위치

8. 리프트 드라이브 감속 모터 SEW 7.5KW

9. 컨베이어 감속기 모터 Tongyu 0.75KW

10. 볼트와 같은 패스너의 클래스 8.8

11. DC24V-3A 전원은 별도로 공급해야 하며 DC 전원은 Mingwei에서 공급해야 합니다.

9). 기타 요구 사항:

1번과 4번 호이스트는 도면의 설치 위치 및 공정 요구 사항을 충족합니다. 자세한 내용은 첨부 파일: 장비 레이아웃 차트를 참조하십시오.

2. 장비 본체 색상 사용 : 아이보리 화이트

3. 장비의 경고 색상 사용: 구매자가 제공하는 것이 우선합니다.

4. 지게차 배플은 컨베이어 라인의 입구와 출구에 설계되어야 합니다.

5. 작업방식 : 3교대 생산, 1교대 8시간, 연간 330개 이상

자세한 내용이나 자세한 요구 사항은 언제든지 나와 이야기하십시오!
