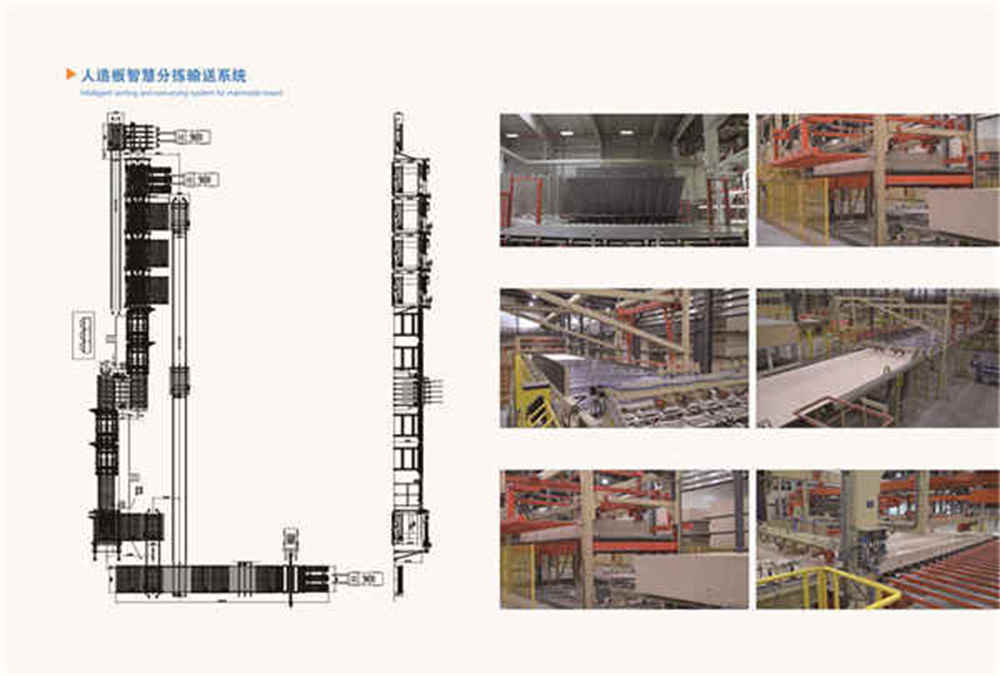

Man Made Board를위한 지능형 자동 분류 및 운송 시스템

Man Made Board를위한 지능형 자동 분류 및 운송 시스템

분류 및 포장을위한 제품 사양 및 기본 요구 사항 :

1. 길이 : 2440mm

2. 너비 : 1220mm

3. 높이 : 800-1400mm (볼륨으로 고정 된 플레이트 당 3m³)

4. 모 놀리 식 플레이어 두께 : 8-25mm

5. 출력 : 1000m³/일 (2 개의 교대/일, 8 시간/일)

6. 정렬 정확도 : 99.9%

7. 분류 용량 : 19-20 시트/분 (12mm 두께 기준)

지금 연락 이메일 전화 왓츠앱

제품 세부 정보

분류 요구 사항 :

플레이트의 1. 98%는 클래스 A (우수)이고 3 개의 클래스 A (우수한) 스택은 정렬을 위해 설정됩니다.

클래스 B (외국 제품 및 폐기물)의 2, 2%, 카테고리 B (기타 외국 제품 및 폐기물)를 분류하고 설정;

포장 효율 : 15-25 팔레트/시간

Man Made Board를위한 지능형 자동 분류 및 운송 시스템

기타 매개 변수 :

샌딩 플레이트 스택 높이 1200mm

전체 팔레트의 고도는 800mm입니다.

전체 팔레트의 전달 속도 : 11m/분;

베니어 운송 속도 : 120m/분 (50Hz, 주파수 변환)

베니어 전달 고도 : 2500mm

플레이트 검사 후 스택 높이 : 1200mm

검사 후 전체 스택의 고도 : 800mm

플레이트 검사 후 전체 스택의 운송 속도 : 11m/min

보호 플레이트 운송 속도 : 11m/분

보호 스택 높이 : 400-500mm

보호 보드 베니어 두께 : 12-50mm

플레이트 검사 플레이트 스택 높이 후 B- 클래스 플레이트 검사 플레이트 : 1200mm

포장 라인 작업 레벨 : 800mm

감속기 브랜드 : 포장 장비 메인 모터 감속기 Sew, Boneng 또는 이와 동등한 품질 브랜드를 사용한 장비 모터 감소기의 다른 부분, 설치된 총 전력 : ≈80kw

비고 : 판매자의 공급 범위 : 완전한 기계 공급; 구매자의 공급 범위 : 모터 및 동체 접합 상자 및 각 스위치에 연결된 와이어 및 케이블.

Man Made Board를위한 지능형 자동 분류 및 운송 시스템 공급 범위 :

Sn	이름	수량 밸런스 (단위)	설명
1	트롤리를 세로로 움직입니다	1	이동 스트로크 : 155000mm, 작업 길이 : 3100mm, 작업 높이 : 800mm, 롤러 속도 : 10m/분, 모터 파워 : 2.2kW (주파수 변환 속도 조절), 보행 속도 : 20m/분, 모터 파워 : 2.2kW (주파수 변환 속도 조절, 제동)
2	전환 롤러 테이블	7	작업 길이 : 2200mm, 높이 : 800mm, 롤러 속도 : 10m/min, 전력 : 1.1kW, 주파수 변환 속도 조절
3	측면 운동 트롤리	1	이동 스트로크 : 17000mm, 작업 길이 : 3100mm, 작업 높이 : 800mm, 롤러 속도 : 10m/분, 모터 파워 : 2.2kW (주파수 변환 속도 조절), 보행 속도 : 20m/min, 모터 파워 : 2.2kW (주파수 변환 속도 조절, 제동)
4	세로 지게차 롤러 테이블	1	길이 : 3100mm, 높이 : 800mm, 롤러 속도 : 10m/min, 전력 : 1.1kW, 주파수 변환 속도 조절
5	입구 플레이트 유압 리프트 테이블	2	롤러 속도 : 10m/분, 모터 파워 : 0.75kW (브레이크), 오일 펌프 모터 파워 : 7.5kW, 리프팅 스트로크 : 1700mm, 운반 용량 : 5 톤
6	미는 사람	2	작업 높이 : 2500mm, 푸시 플레이트 두께 : 8-18mm, 푸시 플레이트 모터 파워 : 2.5kW (서보, 브레이크, 인코더), 스플린트 롤러 모터 파워 : 2.2kW (주파수 변환 속도 조절)
7	스윕 장치 (또는 브러시 롤)	2	작업 높이 : 2500mm, 작동 너비 : 1400mm, 모터 파워 : 2%x1.5kw
8	벨트 컨베이어	5	작업 높이 : 2500mm, 모터 파워 : 2.2kW (주파수 변환 속도 조절), 작업 너비 : 1400mm, 롤러 속도 : 20-90m/min
9	보드 검사 시스템	1	목재 기반 패널 검사 기술은 세계 최고의입니다
10	플랩 컨베이어 및 플랩 컨베이어	1	그리드 수 : 36mm, 플랩 모터 파워 : 2%X3KW (브레이크가있는 주파수 변환), 컨베이어 작업 높이 : 2500mm, 컨베이어 모터 파워 : 2.2kW%X2 (주파수 변환 속도 조절), 작동 너비 : 1400mm
11	경사 롤러 컨베이어	1	작업 높이 : 2500mm, 모터 파워 : 2.2kW (주파수 변환 속도 조절), 작업 너비 : 1400mm, 롤러 속도 : 20-90m/min
12	스택 컨베이어 (전환 롤러 테이블 포함) (일련 번호 12)	1	작업 높이 : 2500mm, 모터 파워 : 3kW + 0.55kW + 2.2kW (주파수 변환 속도 조절), 작업 너비 : 1400mm, 클램핑 롤러 작업 속도 : 20-90m/분, 클램핑 롤러 모터 파워 : 2.2kW (주파수 변환 속도 조절)
13		2	장치 이름 :
14	스태커 (1, 클래스 A 플레이트 스태커 (3 스테이션) 2, 클래스 B 플레이트 스태커 (1 스테이션))	4	(3) 클래스 A 플레이트 스태커 (3 스테이션)의 일련 번호 13.1 (3 클래스 A 플레이트 스태커)
15	아울렛 유압 리프트 롤러 테이블	1	(4) 클래스 B 플레이트 스태커 (1 스테이션)의 일련 번호 13.2 (1 x 클래스 B 플레이트 스태커)
16	패드 (또는 보호판) 운송업자	1	작동 폭 : 1400mm, 벨트 모터 파워 : 2.2kW (주파수 변환 속도 조절), 벨트 작동 속도 : 20-90m/분, 클램핑 롤러 작동 속도 : 20-90m/분, 클램핑 롤러 모터 파워 : 주파수 변환 속도 조절, 최대 스태킹 높이 : 1350mm
17	패드 (또는 보호 플레이트)는 롤러 테이블을 움직입니다	4	체인 속도 : 10m/분, 모터 파워 : 0.75kW (제동), 오일 펌프 모터 파워 : 7.5kW, 리프팅 스트로크 : 1600mm, 운반 용량 : 5 톤
31	패드 (또는 보호 플레이트) 전환 롤러 테이블	1	작업 길이 : 3100mm, 높이 : 800mm, 체인 속도 : 10m/분 (주파수 변환 속도 조절), 모터 파워 : 실제 설계에 따라 3kW
